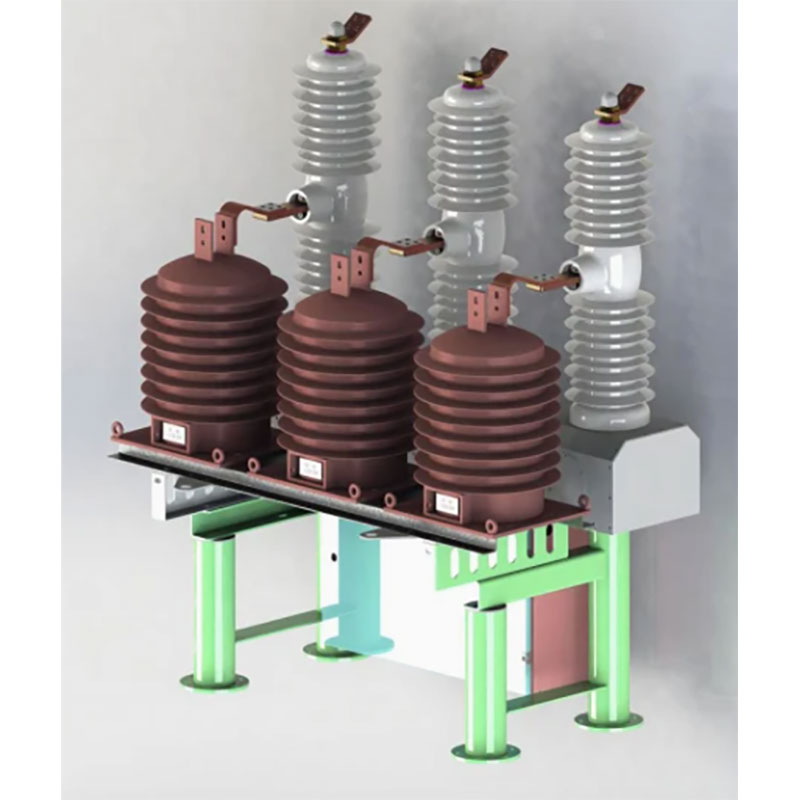

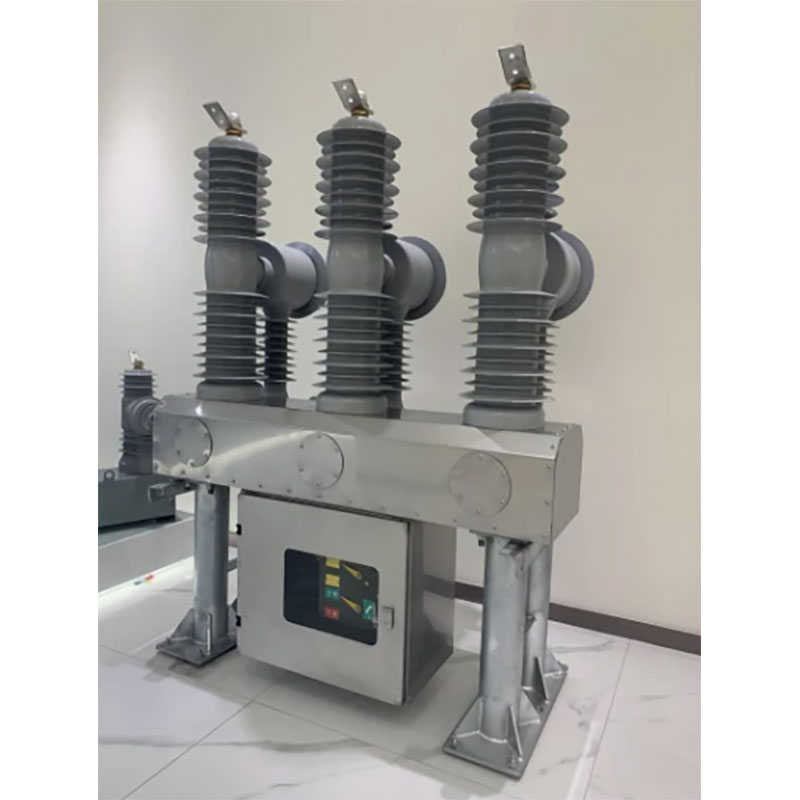

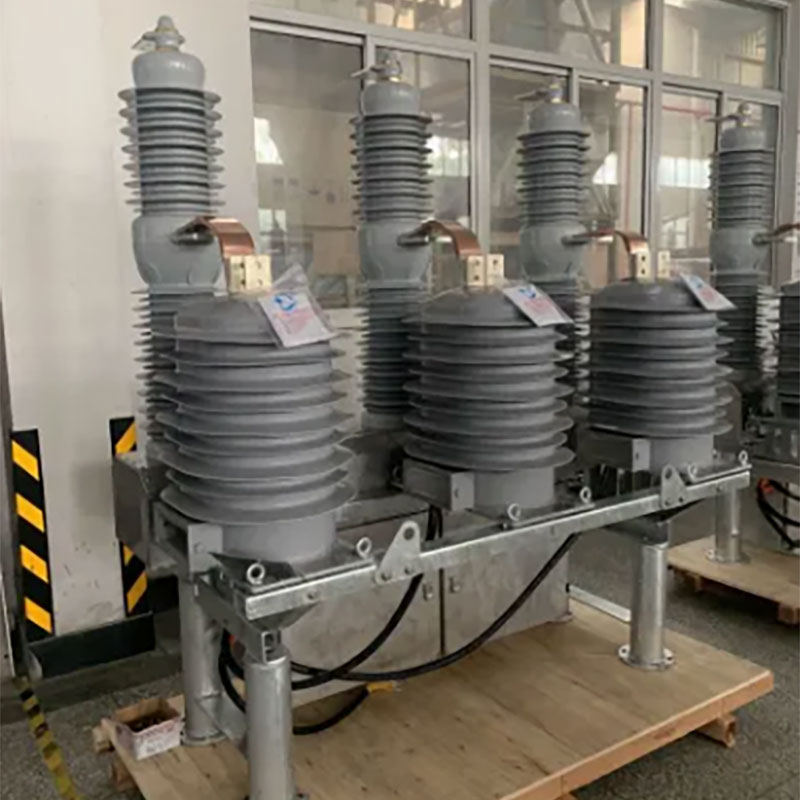

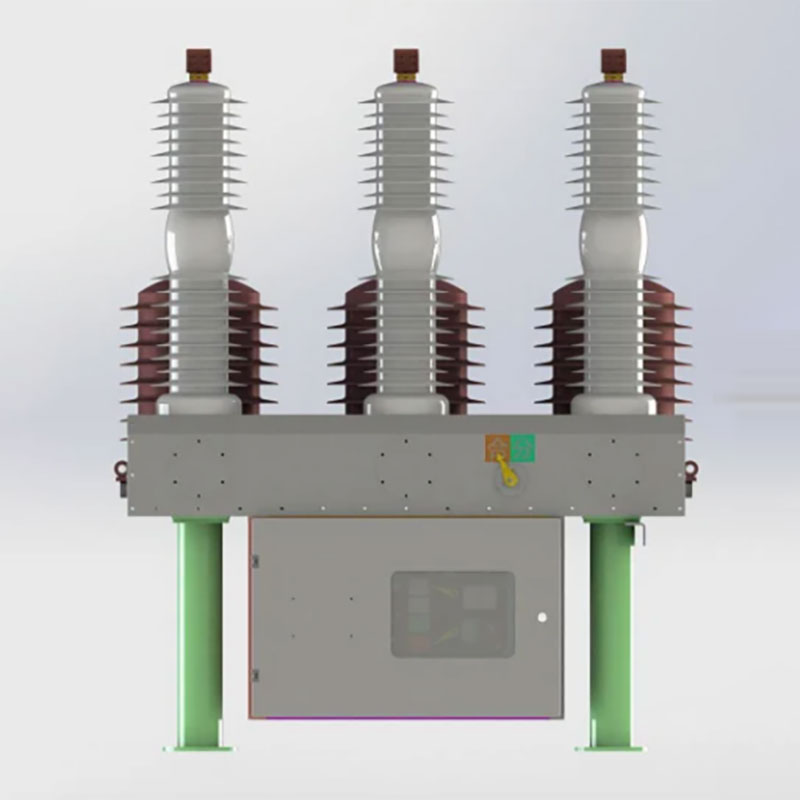

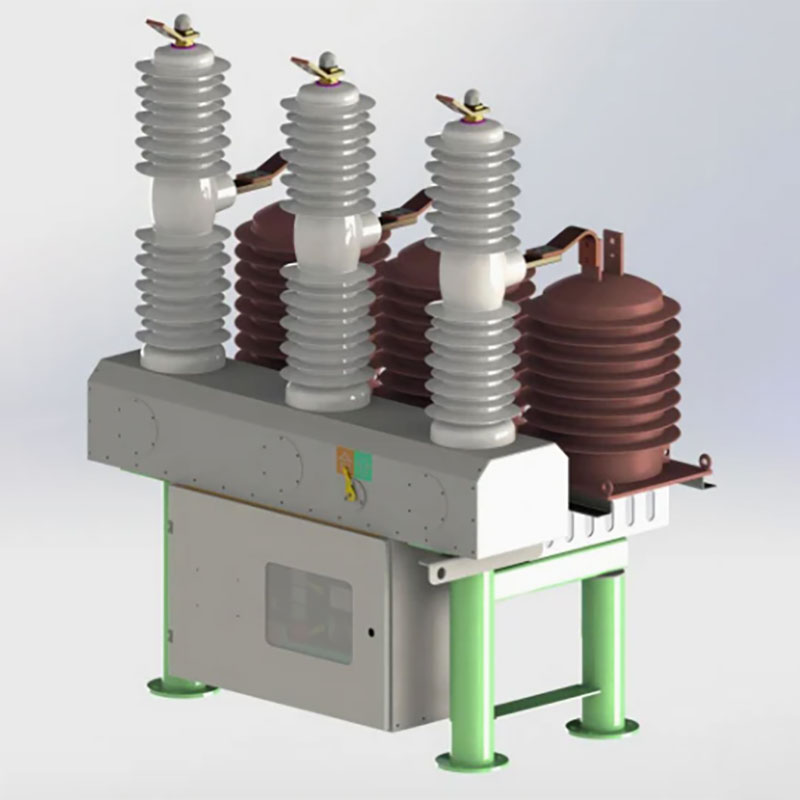

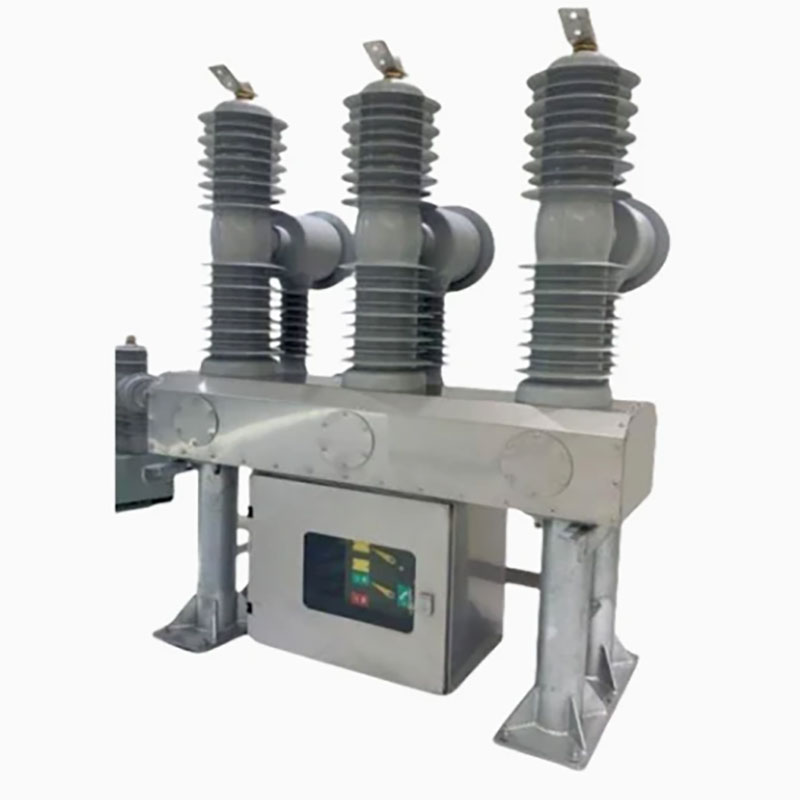

Utomhusvakuumbrytare

Utomhusvakuumbrytaren som tillverkas av Dahu Electric är en utomhusdistributionsenhet med nominell spänning 40,5 kV och frekvens 50 Hz, vilket är tillämpligt på matarens sida av transformatorstation och industri- och gruvföretag som behöver allmänt skydd, kontroll och ofta drift av switch.

Skicka förfrågan

Produktbeskrivning

Huvuddelen på brytaren har vakuumutrotning, enkel struktur, kraftfull avbrottskapacitet och lång livslängd. Polen är tillverkad av epoxiharts / silikongummikompositisolator, ingen olja och SF6 -gas, denna fasta isolerade vakuumbrytare är utformad miljövänlig.

Efter att ha använt sammansatt isoleringsstruktur uppfyller utomhusvakuumbrytaren kraven på luftavstånd och krypavstånd under normala driftsförhållanden och minskar effektivt volymen på brytaren, så att fasen är bara 300 mm. Huvudkretsens elektriska anslutningar är alla fasta anslutningar med hög tillförlitlighet.

Produktinformation

Modulmekanism

Modulär mekanismdesign, mycket standardiserad struktur;

Mekanism är lätt att montera / demontera och lätt att underhålla;

Hög tillförlitlighet med mindre antal delar

Integrerat laddningshandtag gör operationen bekväm och enkel

Polstyp

Miljövänligt isolerande material, PA66 ger lätt vikt, hög dielektrisk prestanda;

Återvinningsbar och enkel bortskaffande efter produktlivscykeln;

Kostnadseffektiv och pålitlig;

Vakuumbrytare

Uppfyller helt kraven i IEC- och GB -standarder;

Fullständig sammanlåsning, förhindra felaktigt och ge säkerhet i drift;

Modulär design, förkortad leveranstid;

Liten öppningsåterhämtning och utmärkt prestanda;

Prestationsfördel

Produkten är utrustad med en bistoble permanent magnet driftsmekanism, mekanismen är utrustad med en permanent magnet, av den permanenta magneten för att ge en hållkraft, så att växeln upprätthålls i det öppna och stängda tillståndet, jämfört med den konventionella vårens driftsmekanism, är antalet mekaniska delar minskade, den mekaniska överföringen kedjan förkortas, så att den tillförlitligheten är mekanismen, antalet mekaniska delar minskas, den mekaniska transmissionen förkortas, så att den tillförlitlighet är mekanismen, antalet mekaniska delar minskas.

Huvudteknisk specifikation

Tekniska parametrar
Inga.	Punkt			Enhet	Värde
1	Betygsspänning			kv	40.5
2	Klassad isolering nivå (havsnivå: 1000m)	1 min kraft frekvens motstå spänning	Torrtest		95
			Våttest (jorden utanför isolering)		85
		Blixtnedslag spänning (topp) 1.2/50us			200
3	Nominell ström			A	1600/2500
4	Nominell frekvens			HZ	50/60
5	Klassad kortslutning			de	31.5
6	Nominell driftssekvens			O-0.3S-CO-180S- CO-180S-C
7	Klassad brytningstider			Times	20
8	Klassad kortslutning Stängningsström (Peak)			de	80
9	Klassad topp tål ström				50
10	Klassad kort tid tål ström				31.5
11	Fullt brytningstid			S	<0,125
12	Nominell kortslutning				4
13	Mekaniskt liv			Times	10000
14	Nominell driftsspänning och hjälpkrets spänning			V	110/220

Mekaniska karakteristiska parametrar för brytare

Inga.	Punkt	Enhet	Värde
1	Kontakta Clearance	mm	18 ± 1
2	Kontakta Overtravel	mm	6 ± 1
3	Öppningshastighet	M/s	1,6 ± 0,2
4	Stängningshastighet	M/s	0,8 ± 0,2
5	Samtidighet för trefasöppning och stängning	MS	≤2
6	Fasavstånd	mm	680 ± 2
7	Kontakta stängningstiden	MS	≤3
8	Varje fas ledande kretsmotstånd	baby	≤60
9	Stängningstid	MS	25 ~ 60
10	Öppettid	MS	20 ~ 50
11	Nominell effektfrekvens för energilagringsmotor	W	110
12	Nominell spänning av energivoramotor	V	220
13	Max./min.motor spänning		120%/80%
14	Nominell stängning av driftsspänningen		220
15	Max./min. Stängningspänning		120%/80%
16	Nominell öppningsspänning		220
17	Max./min. Öppningsspänning		120%/65%

Tekniska parametrar för driftsmekanismen
Inga.	Punkt		Enhet	Värde
1	Nominell driftsspänning	Inledande tripper	V	AC220
		Avslutande tripper		AC220
2	Nominell motstånd	Inledande tripper	Ω	56
		Avslutande tripper		56
3	Nominell utgångseffektfrekvens	Inledande tripper	W	320
		Avslutande tripper
4	Energilagringsmotoreffektfrekvens			110
5	Nominell spänning av motorisk lagring		V	AC220
6	Energilagringstid		S	≤10
