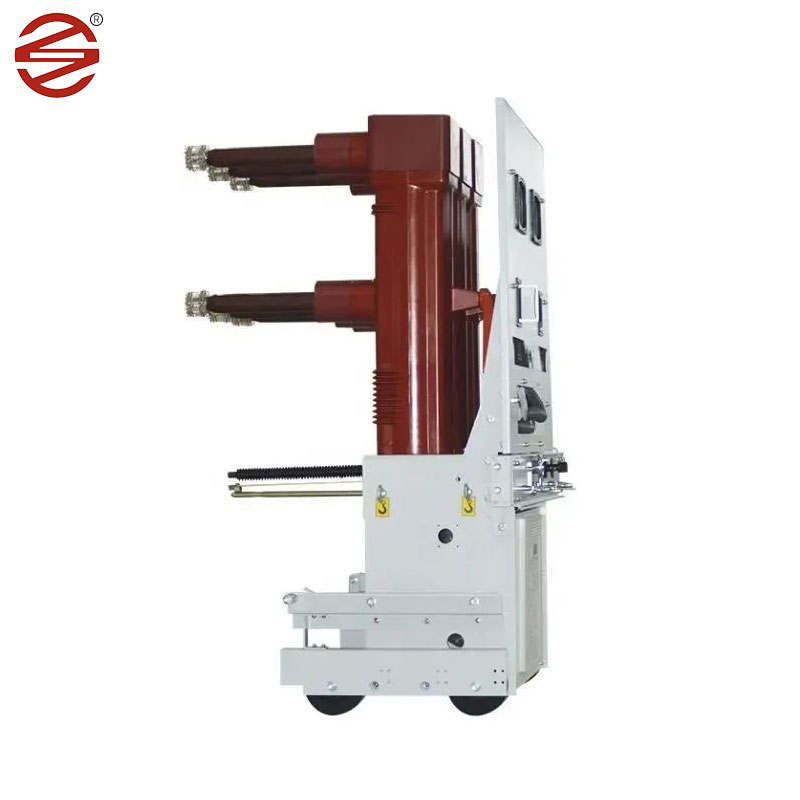

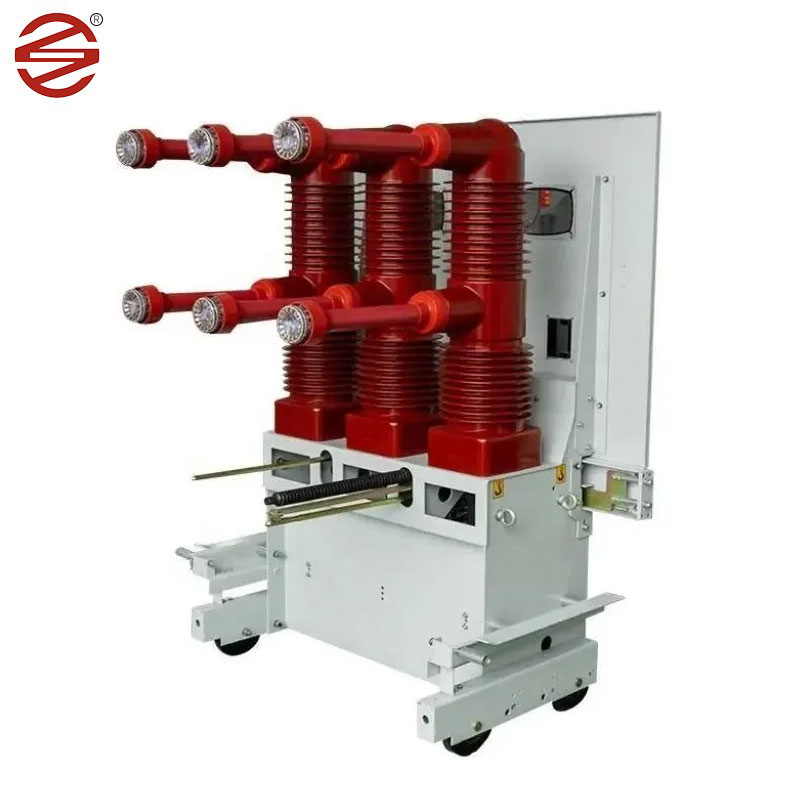

40,5 kV vakuumbrytare

Vakuumbrytaren på 40,5 kV tillverkad av Dahu Electric är lämplig för trefas AC 50Hz, 40,5 kV-system. Det kan användas för industri- och gruvföretag, kraftverk och transformatorstationer som växling av belastningsström, överbelastar strömfelström och är lämplig för ofta driftstillfällen. Denna brytare antar upp och ner arrangemangsstrukturen, vilket effektivt minskar djupet på brytaren. Och anta sammansatt isoleringsstruktur, trefasbågsläckningskammare och tillhörande laddad kropp separerad av tre oberoende epoxihartsisoleringsskal.

Skicka förfrågan

Produktbeskrivning

Efter att ha använt sammansatt isoleringsstruktur uppfyller 40,5 kV vakuumbrytare kraven på luftavstånd och krypavstånd under normala driftsförhållanden och minskar effektivt volymen på brytaren, så att fasen är bara 300 mmm. Huvudkretsens elektriska anslutningar är alla fasta anslutningar med hög tillförlitlighet.

Produktinformation

Modulmekanism

Modulär mekanismdesign, mycket standardiserad struktur;

Mekanism är lätt att montera / demontera och lätt att underhålla;

Hög tillförlitlighet med mindre antal delar

Integrerat laddningshandtag gör operationen bekväm och enkel

Polstyp

Miljövänligt isolerande material, PA66 ger lätt vikt, hög dielektrisk prestanda;

Återvinningsbar och enkel bortskaffande efter produktlivscykeln;

Kostnadseffektiv och pålitlig;

Vakuumbrytare

Uppfyller helt kraven i IEC- och GB -standarder;

Fullständig sammanlåsning, förhindra felaktigt och ge säkerhet i drift;

Modulär design, förkortad leveranstid;

Liten öppningsåterhämtning och utmärkt prestanda;

Prestationsfördel

Produkten är utrustad med en bistoble permanent magnet driftsmekanism, mekanismen är utrustad med en permanent magnet, av den permanenta magneten för att ge en hållkraft, så att växeln upprätthålls i det öppna och stängda tillståndet, jämfört med den konventionella vårens driftsmekanism, är antalet mekaniska delar minskade, den mekaniska överföringen kedjan förkortas, så att den tillförlitligheten är mekanismen, antalet mekaniska delar minskas, den mekaniska transmissionen förkortas, så att den tillförlitlighet är mekanismen, antalet mekaniska delar minskas.

Huvudteknisk specifikation

projekt		enhet	Parameter
Betygsspänning		kv	40.5
Nominell ström		A	1250		1600	2000、2500
Klassad kortslutning Breaking Current		de	25	31.5	25	31.5
Dynamisk stabil ström (toppvärde)		de	63	80	63	80
4S termisk stabil ström		de	25	31.5	25	31.5
Klassad kortslutning gör aktuellt (toppvärde)		de	63	80	63	80
Brytningstider med nominell kortslutningsström		Times	20
Driftssekvens			O-0,3 S-CO-180 S-CO
Klassad isolering nivå	1 min strömfrekvens tål spänning	kv	95
	Blixtimpuls tål spänning (toppvärde)		185
Mekaniskt liv		Times	10000
Betygsatt enkondensatorbanköppning och nuvarande		A	630
Nominell back-to-back kondensatorbankström		A	400
Energilagringsmotor		V	AC 、 DC: 110; 220
Nominell kraft av energilagringsmotor		W	≤230
Energilagringstid för energilagringsmotor		S	≤15
Nominell spänning för stängning och öppningsspole		V	DC: 110; 220
Klassad ström av stängning och öppningsspole		A	1,05 (110V) 0,96 (220V)
Kontaktöppning		mm	20 ± 2
Kontaktslag		mm	7,5 ± 1,5
Tre-fas kombination av olika perioder		MS	≤2
Studsningstid för kontakt		MS	≤3
Huvudkretsmotstånd (exklusive väggkontakt)		baby	≤40
