Varför är spänningstransformatorer viktiga för kraftsystem?

I kraftsystem är noggrann mätning och säker drift av största vikt. Oavsett om det är i offentliga elnät, industriparker eller kommersiella anläggningar är exakt övervakning av spänningsnivåer oumbärlig.Spänningstransformatorer, även känd som potentiella transformatorer (PTs), spelar en viktig roll i denna process.Zhejiang Dahu Electric Co., Ltd.är en ansedd professionell tillverkare dedikerad till att designa och producera högkvalitativa spänningstransformatorer från 0,5 kV till 35 kV. Beläget i Xiangyang Industrial Zone, Yueqing City, känd för sin elektriska tillverkningskapacitet, utnyttjar Dahu Electric sitt fördelaktiga geografiska läge, avancerade teknik och rigorösa kvalitetsledningssystem för att tillhandahålla pålitliga, effektiva och hållbara produkter.

Förstå spänningstransformatorer

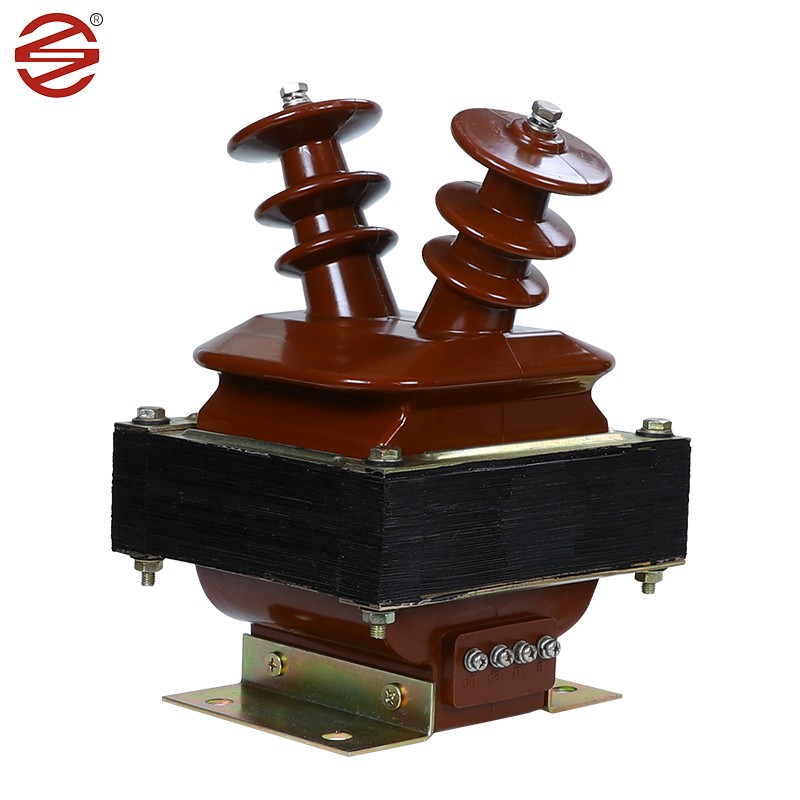

A spänningstransformatorär en instrumenttransformator designad för att reducera högspänningsprimärspänningen till en standardiserad, lägre och säkrare sekundärspänning. Denna sekundära spänning är vanligtvis 110V eller 120V, som enkelt och säkert kan hanteras av mätinstrument, skyddsreläer och energimätare. Den primära funktionen hos en spänningstransformator är inte kraftöverföring, utan snarare att tillhandahålla en korrekt representation av högspänningsvågformer för mätning och skydd. Genom att isolera mät- och styrkretsarna från högspänningsledningar säkerställer spänningstransformatorer säkerheten för personal och utrustning.

Huvudapplikationer för spänningstransformatorer

Elmätning: Mäter exakt elförbrukningen för fakturering och övervakning i allmännyttiga och industriella tillämpningar.

Systemskydd: Ger spänningssignaler till skyddsreläer för att utlösa strömbrytare i händelse av fel som överspänning, underspänning eller jordfel.

Övervakning av strömkvalitet: Övervakar spänningsnivåer, spänningsfall, svällningar och harmonisk distorsion i kraftsystem.

Generatorsynkronisering: Säkerställer korrekt synkronisering mellan generatorer och nätet genom att matcha spänningsamplitud och fasvinkel.

Spänningskontroll: Ger feedback för automatiska spänningsregleringssystem.

Varför välja oss?

Dahu ansluter sig till affärsfilosofin "Teknikdriven, Människoorienterad" och är engagerad i att sträva efter excellens. Denna filosofi driver kontinuerlig innovation och efterlevnad av de högsta kvalitetskontrollstandarderna.

Överlägsen produktkvalitet: Dahu betraktar produktkvalitet som företagets livsnerv, använder avancerad inhemsk produktionsutrustning och etablerar ett heltäckande ledningssystem genom hela produktionsprocessen.

Stark FoU-kapacitet och innovation: Dahu håller jämna steg med tiden och designar sina produkter för att anpassa sig till ständigt föränderliga marknadskrav och tekniska framsteg.

Brett spänningsområde: Med sin erfarenhet av att tillverka transformatorer från 0,5 kV till 35 kV tillhandahåller Dahu lösningar för ett brett spektrum av applikationer, från lågspänningsdistribution till sekundär överföring med medelspänning.

Säker och effektiv: Varje spänningstransformator är designad enligt internationella säkerhets- och effektivitetsstandarder, vilket säkerställer tillförlitlig drift i kritiska miljöer.

Spänningstransformator FAQ (vanliga frågor)

1. Vad är skillnaden mellan en spänningstransformator (VT) och en strömtransformator (CT)?

Även om båda är instrumenttransformatorer, tjänar de fundamentalt olika syften. En strömtransformator är utformad för att minska en hög primärström till en säker, mätbar sekundärström, vanligtvis 5A eller 1A. Dess primärlindning är ansluten i serie med strömkretsen. Däremot är en spänningstransformator utformad för att trappa ner en hög primärspänning till en säker, mätbar sekundärspänning, vanligtvis 110V eller 120V. Dess primärlindning är parallellkopplad över fasen och neutral eller jord. I huvudsak mäter CT:er ström och VT:er mäter spänning. Att använda rätt transformator för dess avsedda användning är avgörande för systemets säkerhet och noggrannhet.

2. Kan en spänningstransformator användas för både mätning och skydd i samma enhet?

Ja, många moderna spänningstransformatorer är designade med flera sekundära kärnor eller lindningar för att tjäna båda funktionerna samtidigt. Till exempel kan en enda VT ha en kärnlindning för hög noggrannhet (t.ex. Klass 0.5) avsedd för intäktsmätning, och en separat kärnlindning för en högre belastningskapacitet (t.ex. Klass 3P) avsedd för matning av skyddsreläer. Denna design med dubbla funktioner är utrymmeseffektiv och kostnadseffektiv för installation i kompakta ställverk. Det är viktigt att kontrollera transformatorns märkskylt och datablad för att bekräfta tillgängliga noggrannhetsklasser och nominella utgångar för varje lindning.

3. Vilka är de kritiska faktorerna att tänka på när man väljer en spänningstransformator för en specifik tillämpning?

Att välja rätt spänningstransformator innebär en noggrann analys av flera nyckelparametrar. Först, systemspänningen: Transformatorns nominella primärspänning måste matcha eller överstiga systemets nominella driftspänning. För det andra, tillämpningens syfte: Bestäm om det är för mätning (kräver hög noggrannhet som 0,2 eller 0,5) eller skydd (kräver klasser som 3P eller 6P). För det tredje, den anslutna bördan: Beräkna den totala VA-förbrukningen för alla enheter (mätare, reläer) anslutna till den sekundära kretsen; VT:ns nominella uteffekt måste vara större än denna totala börda för att bibehålla dess noggrannhet. För det fjärde, installationsmiljön: Bestäm om en inomhusmodell (torr, ren) eller utomhusmodell (väderbeständig) behövs, med hänsyn till faktorer som fuktighet, föroreningar och omgivningstemperatur. Slutligen, se till att isolationsnivån (strömfrekvens och impulsmotståndsspänningar) är lämplig för systemets felnivå och överspänningsförhållanden.
