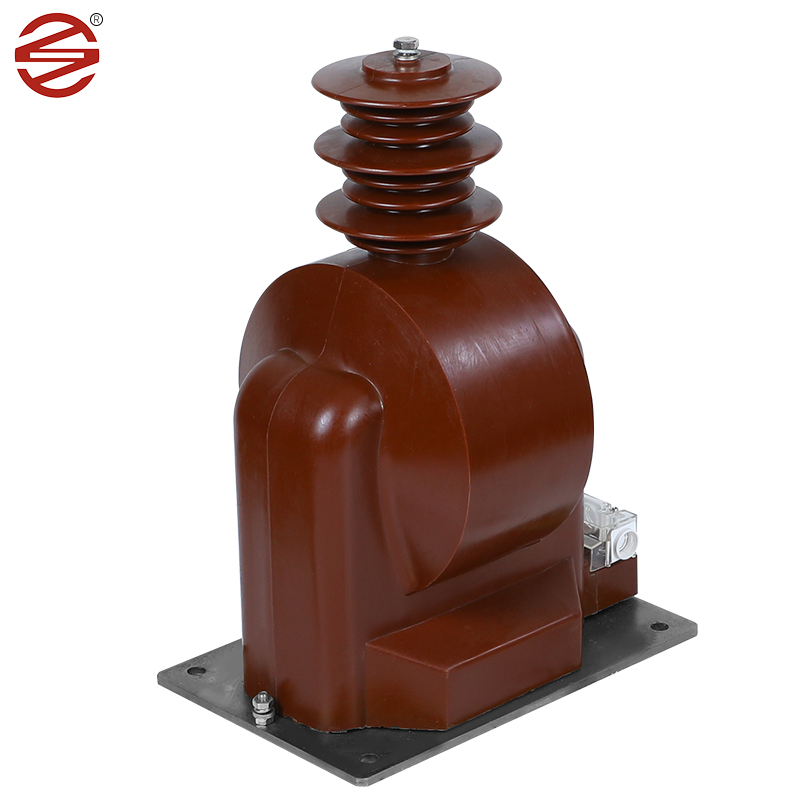

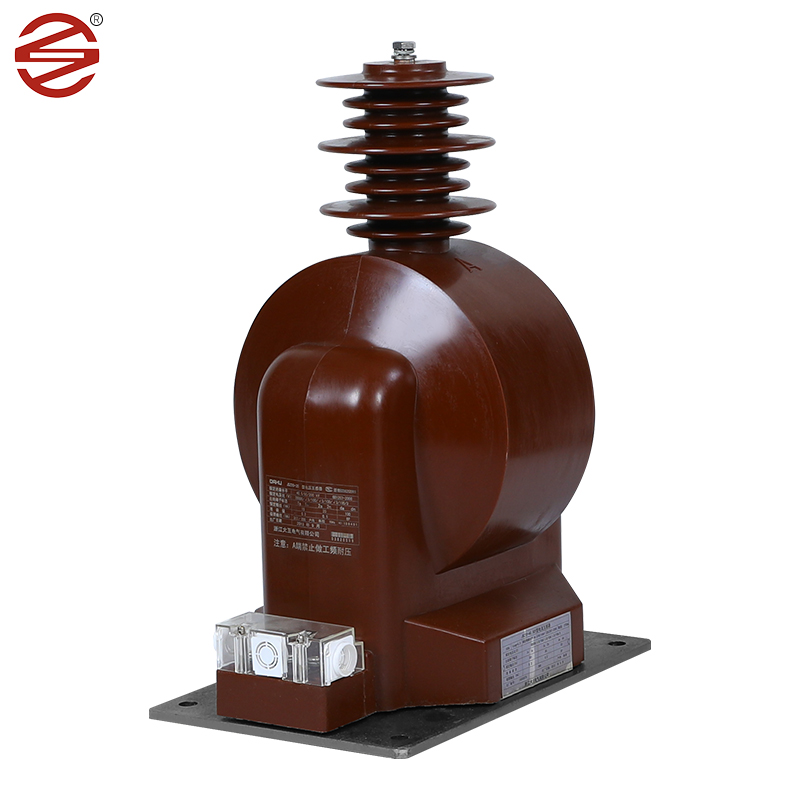

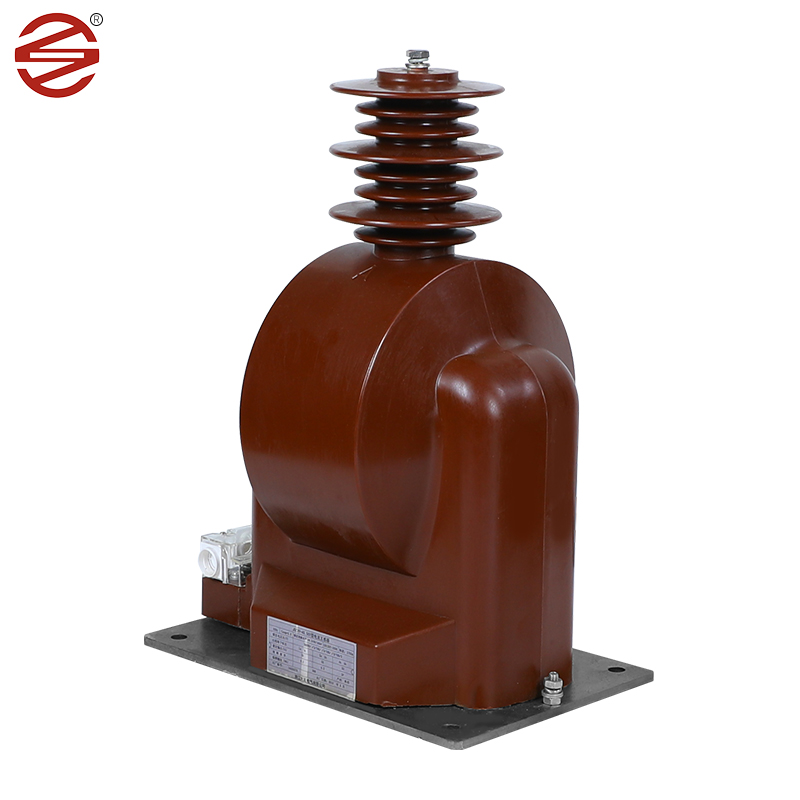

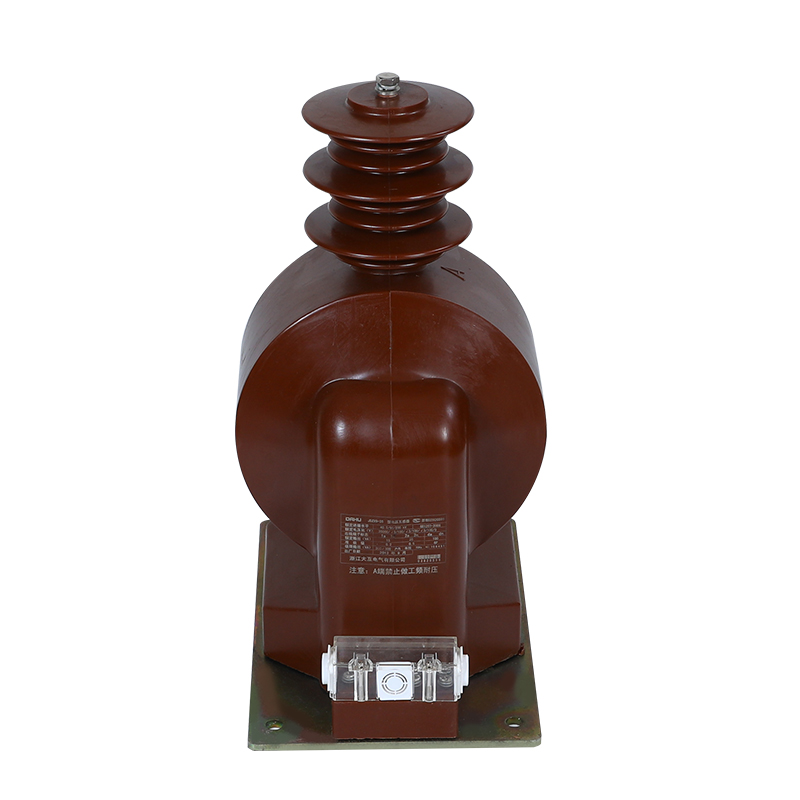

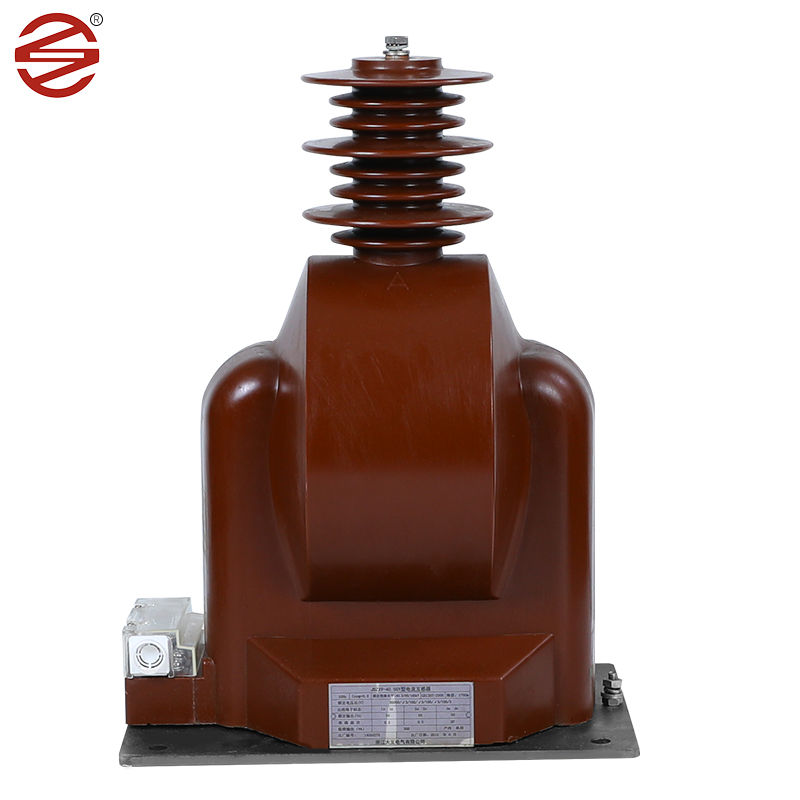

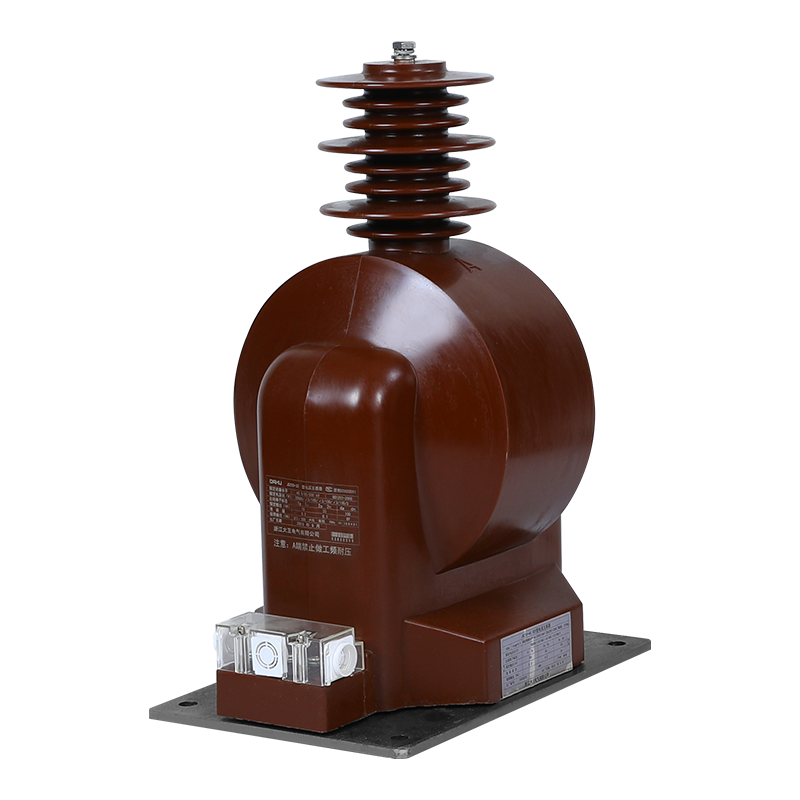

36kv spänningstransformator

36KV -spänningstransformatorn tillverkad av Dahu Electric är en viktig komponent i skåp inomhus och spelar en avgörande roll i moderna elektriska system. Den mäter inte bara spänningen utan utför också viktiga uppgifter såsom elektrisk energiövervakning och säkerställer en smidig drift av skyddsreläer i både enfas- och trefas AC-system.

Skicka förfrågan

Produktbeskrivning

Produktintroduktion

Kallrullad kiselstålark: På grund av dess utmärkta magnetiska egenskaper används det allmänt som kärnmaterialet för 36 kV spänningstransformator i kraftindustrin. Det kallrullade kiselstålarket har egenskaperna för hög permeabilitet och låg kärnförlust, vilket gör att det har utmärkt energiöverföringsprestanda. De kan effektivt utföra magnetfält, omvandla elektrisk energi till magnetisk energi och överföra den till andra elektriska anordningar.

Epoxiharts: Epoxyharts är ett allmänt använt material med utmärkta dielektriska egenskaper och mekanisk styrka. Speciellt lämpligt som 36 kV spänningstransformator primär isoleringsmaterial. De dielektriska egenskaperna hos epoxihartser hänvisar till deras förmåga att motstå spänningsflödet, vilket är viktigt för att säkerställa en säker och effektiv drift av elektrisk utrustning. På grund av dess höga dielektriska styrka kan epoxihartser tåla höga spänningsnivåer utan att bryta ner, vilket gör dem idealiska för spänningstransformatorisolering.

Förutom sina dielektriska egenskaper erbjuder epoxiharts också exceptionell mekanisk styrka. Den har en hög draghållfasthet, vilket innebär att den tål betydande mekanisk stress utan att deformeras eller bryta. Detta gör det mycket tillförlitligt för att skydda inre komponenter i spänningstransformatorer från yttre krafter och vibrationer.

Epoxi -gjutning är epoxihartset som hälls i formen för att ge tillförlitlig isolering för spänningstransformatorn. Gjutningsprocessen säkerställer ett enhetligt och sömlöst isoleringsskikt som effektivt förhindrar elektrisk nedbrytning och läckage. Dessutom blockerar isoleringen också fukt, damm, kemikalier och andra miljöfaktorer, vilket ytterligare förbättrar skyddet av interna komponenter. Denna tillverkningsmetod garanterar gjutningens kvalitet och tillförlitlighet, vilket gör det till ett av de vanligt använda isoleringsmaterialet i kraftindustrin.

Koppar: Kopparledare används vanligtvis för lindningar i 36 kV spänningstransformator. Dessa material erbjuder hög elektrisk konduktivitet och mekanisk hållbarhet, vilket möjliggör effektiv överföring av nuvarande signaler medan man motstår operativa spänningar.

Produktöverlägsenhet

Vår produktplätering av skruvar och bottenplatta når 8um/min, vilket är mer fuktsäkert och rostsäkert. Glansen är bättre.

1.	Ansökan	Mätning
2.	1nstallation	Inomhus
3.	Konstruktion	Torrtyp Epoxihartsgjutet
4.	Isolering	Gjutharts
5.	Fas antal	Enda
6.	Nominell frekvens	50 Hz
7.	Systemets primära nominella spänning	33 kV fas till fas
8.	Maximal systemspänning	36 kV fas till fas
9.	Systen jordning	Effektivt jordad
10.	Grundläggande isoleringsnivå (1,2/50 U SEC.	170 kV
11.	Strömfrekvens tål spänning (1 min.50 Hz)	70 kV
12. 13.	Förhållande: 11kV matare Primär	400/5A Enkellindning
14.	Sekundär	Enkellindning
15.	Accuraoy -klass	0,2/0,2 för mätning
16.	Börda a) För mätning	10-15 VA
17.	Kort tidsåtgärd	Minst 80 ka i 1 sek
18.	Utökad kurentbetyg	120%av den nominella strömmen
19.	Krypavstånd	30 mm/kV (minimum)
20.	Standard	Design, tillverkning, testning, installation och prestanda ska vara i enlighet med De senaste utgåvorna av IEC 61869-1 & IEC 61869-2
