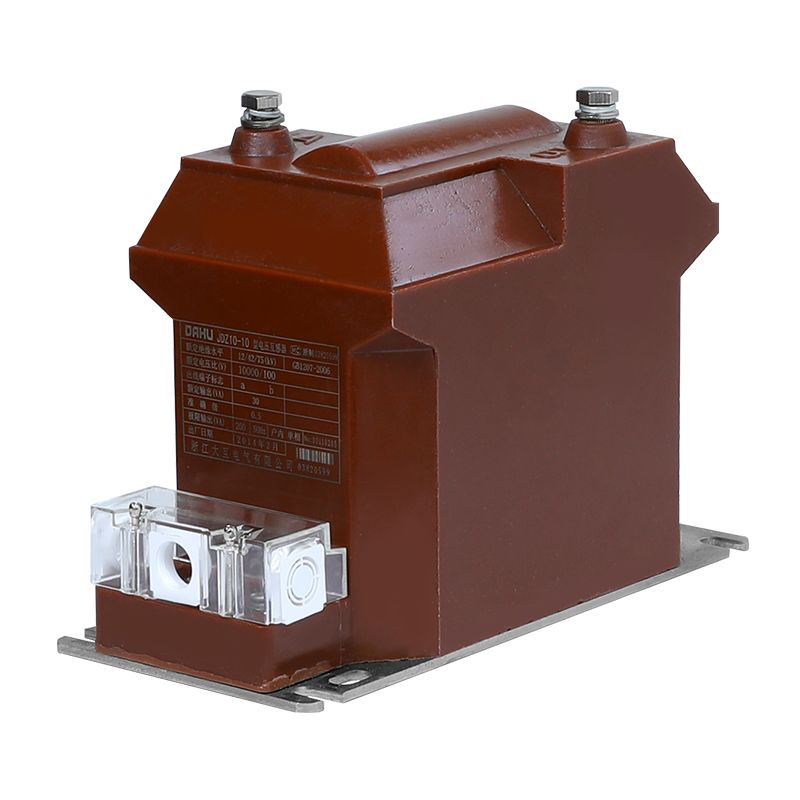

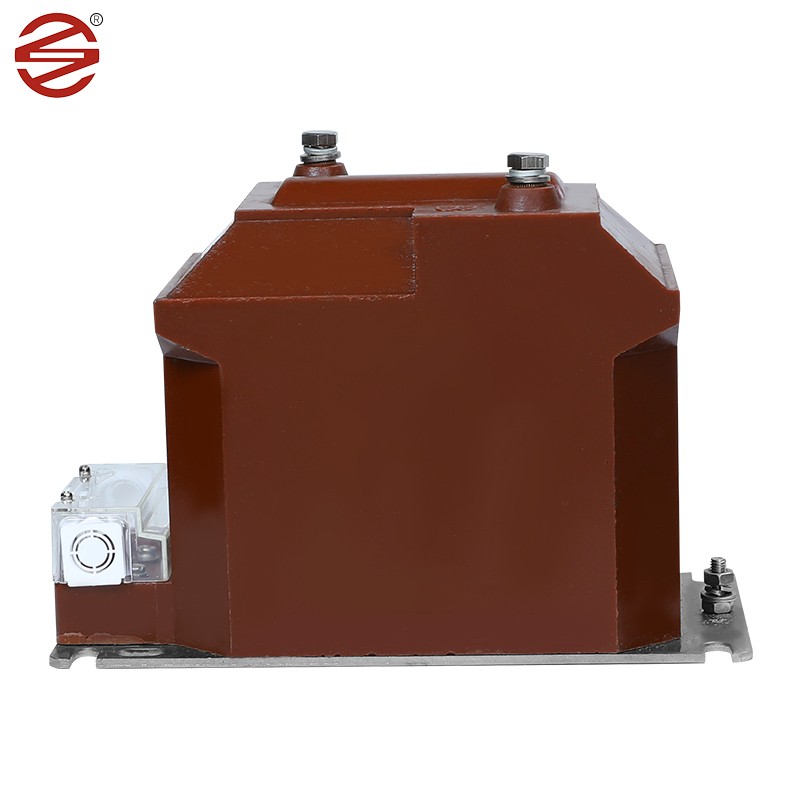

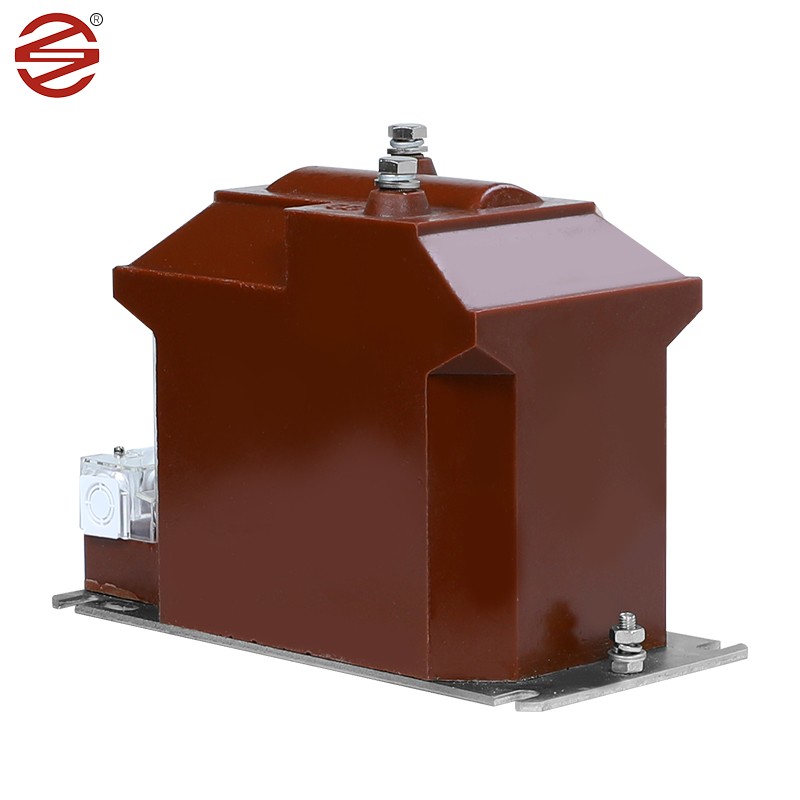

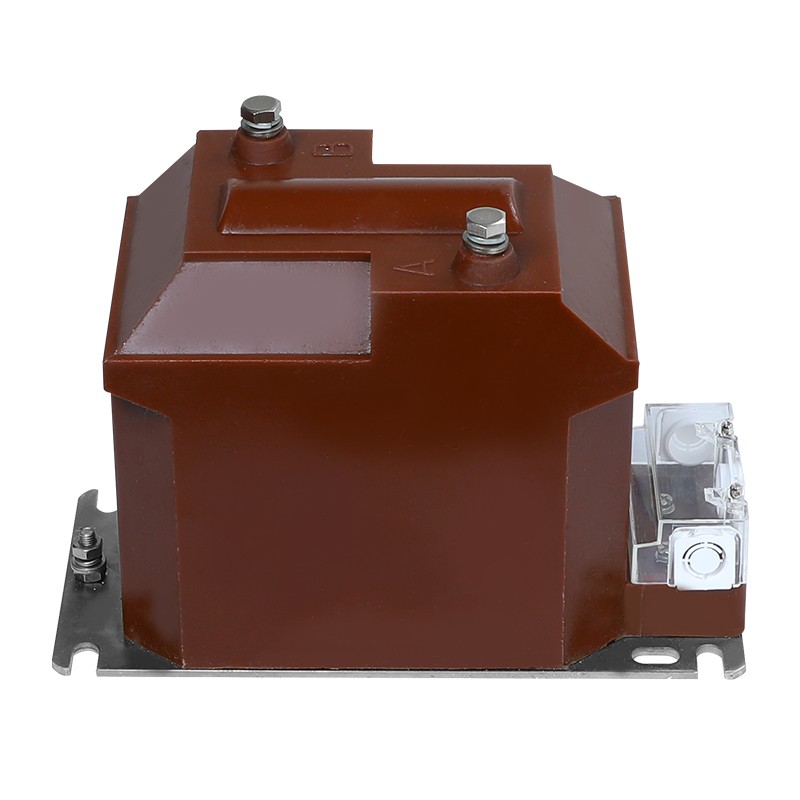

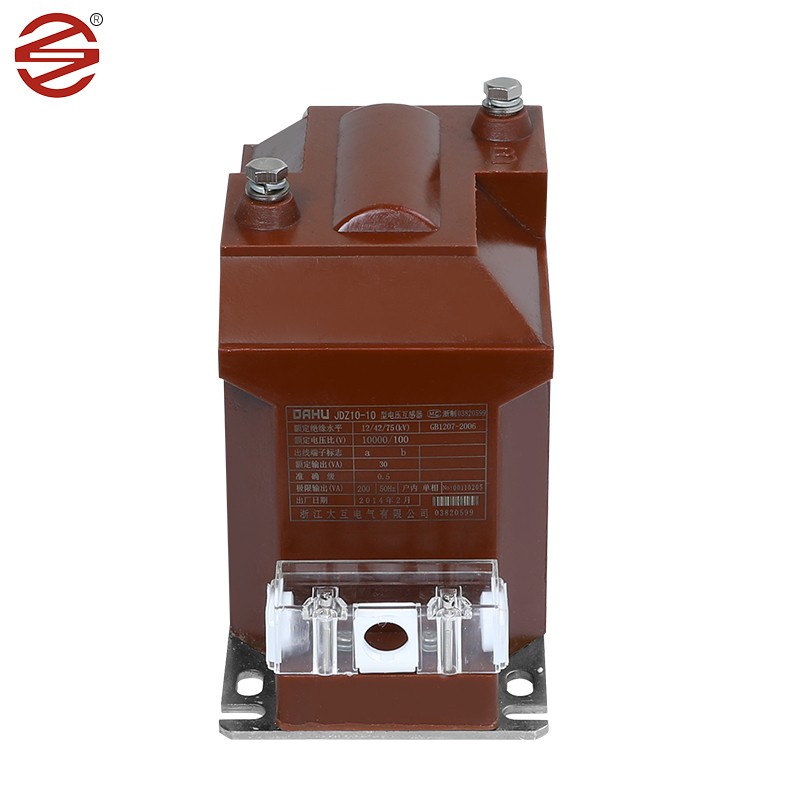

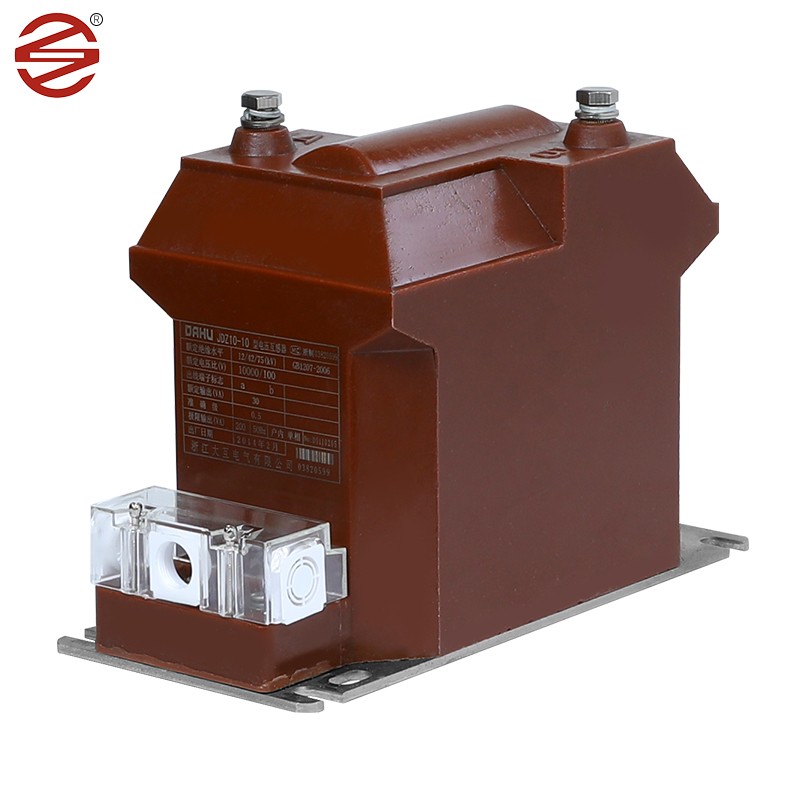

12kV spänningstransformatorn tillverkad av DAHU ELECTRIC är en oumbärlig komponent i kopplingsskåp inomhus, som fungerar som stommen för strömmätning, elenergiövervakning och skyddsreläer över både enfasiga och trefasiga AC-system. Dess robusta design och exakta funktionalitet gör den till en viktig del för att säkerställa säkerheten och effektiviteten vid elektrisk drift.
Kallvalsade kiselstålplåtar: 12kV spänningstransformator använder vanligtvis kallvalsade kiselstålplåtar som sin kärna. Dessa material är kallvalsade och har utmärkta magnetiska egenskaper, såsom hög permeabilitet och låg kärnförlust, vilket gör dem idealiska för strömtransformatorer. Genom att använda kallvalsad kiselstål som kärnmaterial kan strömtransformatorn uppnå effektiv energiöverföring och därigenom förbättra systemets effektivitet. Jämfört med andra material har kallvalsade silikonstålplåtar lägre hysteresöglor och magnetiseringsförluster, vilket innebär mindre energislöseri och lägre energiförbrukning.
Epoxiharts: Epoxiharts har utmärkta dielektriska egenskaper och mekanisk styrka, är det första valet av 12kV spänningstransformatorisoleringsmaterial. Epoxigjutgods ger pålitlig isolering som skyddar interna komponenter från elektriska haverier och miljöfaktorer.
Koppar: Kopparledare används vanligtvis för lindningar i 12kV spänningstransformatorer. Dessa material erbjuder hög elektrisk ledningsförmåga och mekanisk hållbarhet, vilket möjliggör effektiv överföring av strömsignaler samtidigt som de tål driftspåfrestningar.
Material (epoxiharts): 12kV spänningstransformator använder kapslingar gjorda av epoxiharts, som har utmärkta isoleringsegenskaper och kan förhindra ström- eller spänningsövergång för säker kretsdrift. Den är också resistent mot höga temperaturer och korrosion, och har bra tätningsprestanda för vattentäta och fuktsäkra egenskaper. Epoxitransformatorer är lättare och enklare att installera och underhålla jämfört med oljenedsänkta transformatorer.
Vår produktplätering av skruvar och bottenplatta når 8um/min, vilket är mer fukt- och rostsäkert. Glansen är bättre.
1. | Ansökan | Mätning |
2. | Installation | Inomhus. |
3. | Isolering | Gjutharts |
4. | Typ | Spänningsinduktion |
5. | Konstruktion | Torr typ epoxihartsgjut |
6. | Antal faser | Singe Phase(1 set=3 nr.) |
7. | Frekvens | 50 Hz |
8 | Montering Monterad | Stöd på portalkonstruktion monterad |
9. | Systemets primära märkspänning | 11 kV (fas till fas) |
10 | Systemets primära maxspänning | 12 kV (fas till fas) |
11. | System Earthlings | Effektivt jordad |
12. | Grundläggande isolering (Impulstål Spänning) |
75 kV |
13. | Strömfrekvens tål spänning | 28 kV |
14 | Den neutrala änden av primärlindningen, för direkt anslutning till jord |
Isolerad för att klara 10 kV lågfrekvent test. |
15. | Typ av sekundärlindning | Enkellindning |
16. | Transformationsförhållande | 11kVN3/0.11 kVN3 |
17. | Krypavstånd | 25 mm/kV(minst) |
18 | Bedömd sekundär börda | 7,5 till 10VA |
19 | Spänningsgränsfaktor | 1,2 kontinuerligt och 1,5 i 30 sekunder |
20. | Klass av noggrannhet | 0,2 för mätning |
21. | Standard | Design, tillverkning, testning, installation och Prestanda ska vara i enlighet med senast utgåvor av IEC61869-1&IEC61869-3. |
