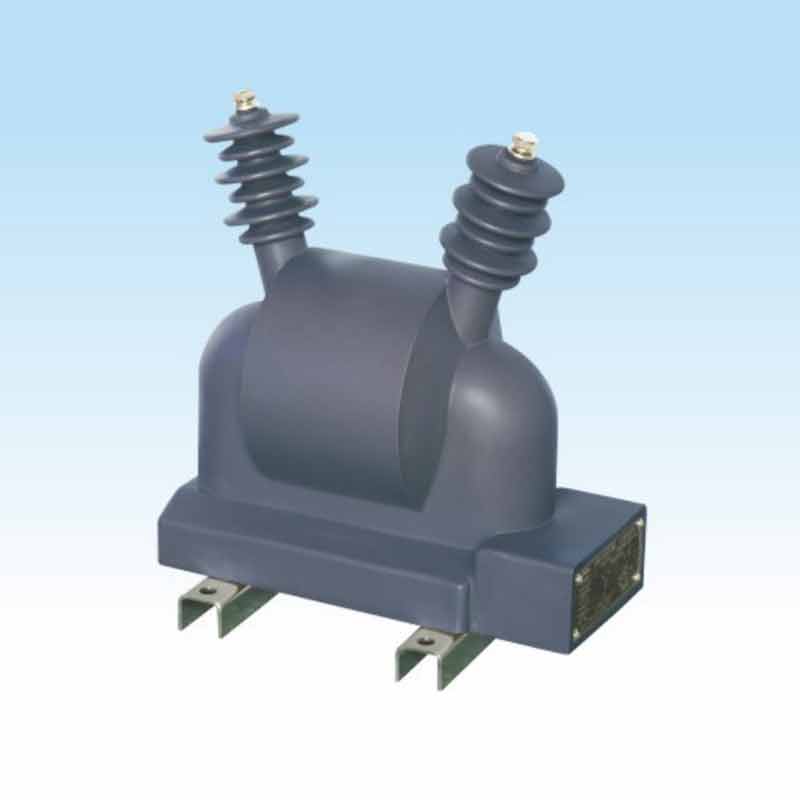

12kv urladdningsspole

Dahu Electric är tillverkare och leverantör av 12kv urladdningsspole i Kina som kan grossistförsälja 12kv urladdningsspole, vi kan erbjuda professionell service och bättre pris för dig.

Skicka förfrågan

Produktbeskrivning

Denna 12kv urladdningsspole av urladdningsspolen är av en fullständigt förseglad produkt med epoxihartsgjutning för utomhusbruk. Den är tillämpbar för att användas för kraftsystem med AC-frekvens 50Hz och märkspänning 10kV och lägre. Den är ansluten till en kondensatorgrupp för högspänning parallellkoppling. När kondensatorgruppen bryts från systemet kan det ta bara fem sekunder att minska kondensatorgruppens restspänning till säker spänning. När driften är normal. Den sekundära lindningen används som spänningsindikator. Om användare har speciella krav kan den ha reläskyddsfunktion med restspänningslindning.

Typbeskrivning

Teknisk data

a、Belastningseffektfaktor: COSф=0,8(lagging);

b、 Ytans krypavstånd: Mer än 530 mm;

c、Produkterna är i enlighet med DL/T653-2009《Specifikation av urladdningsspolar för högspännings-parallellanslutningskondensator för beställning 》 stansdrds;

d、Övriga tekniska data se följande tabell:

Typ	Märkspänningsförhållande (kV)	Noggrannhet klass andratedsecondar output (VA)				Ansvarsfrihet kapacitet (Mvar)	Bedömd isoleringsnivå (kV)
		0.2	0.5	Nivå 1	6P
FDGE10/6,6//3-(1,7-3,4)-1W	6,6//3/0,1 6,6//3/0,1/0,1/3	20	50	100	100	1,7-3,4	7.2/32/60
FDGE10/7,2//3-(1,7-3,4)-1W	7,2//310,1 7,2//31/0,1/0,1/3
FDGE10/11/J3-(1,7-3,4)-1W	11//3/0,1 11//3/0,1/0,1/3						12/42/75
FDGE10/12/3-(1,7-3,4)-1W	12//3/0,1 1213J0.110.1/3
