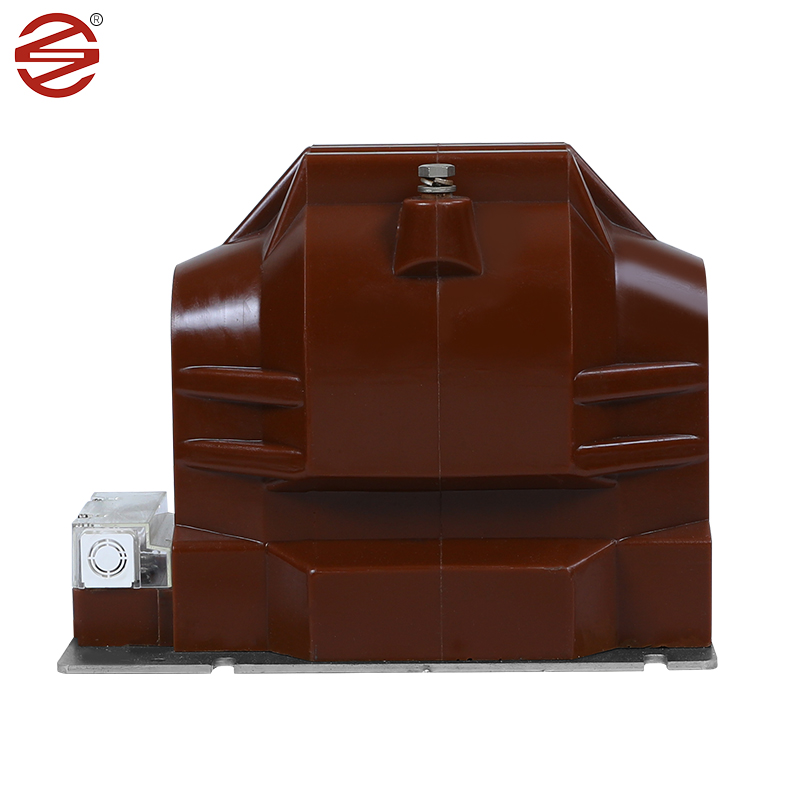

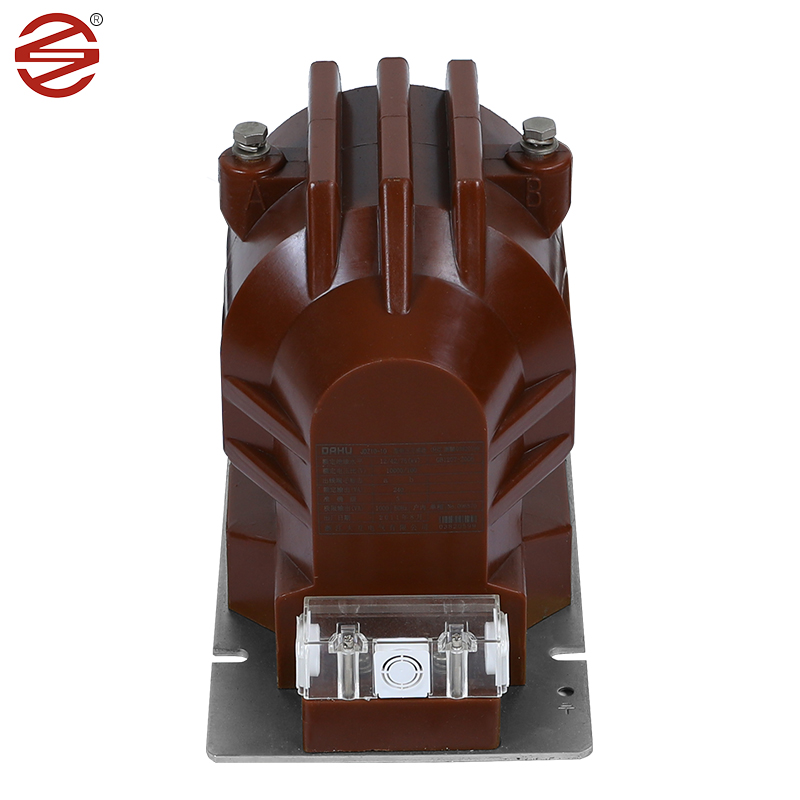

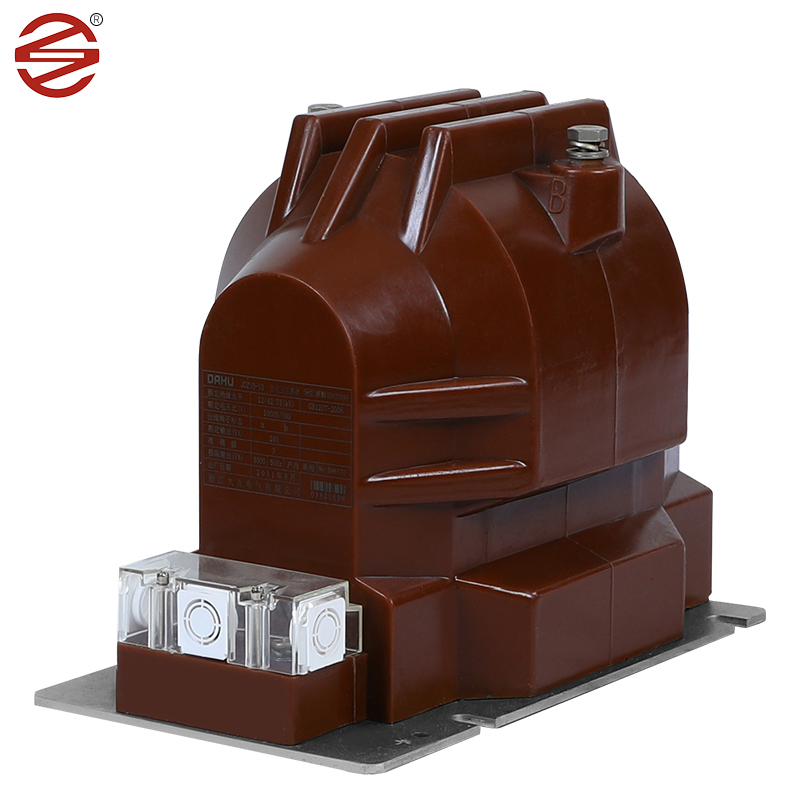

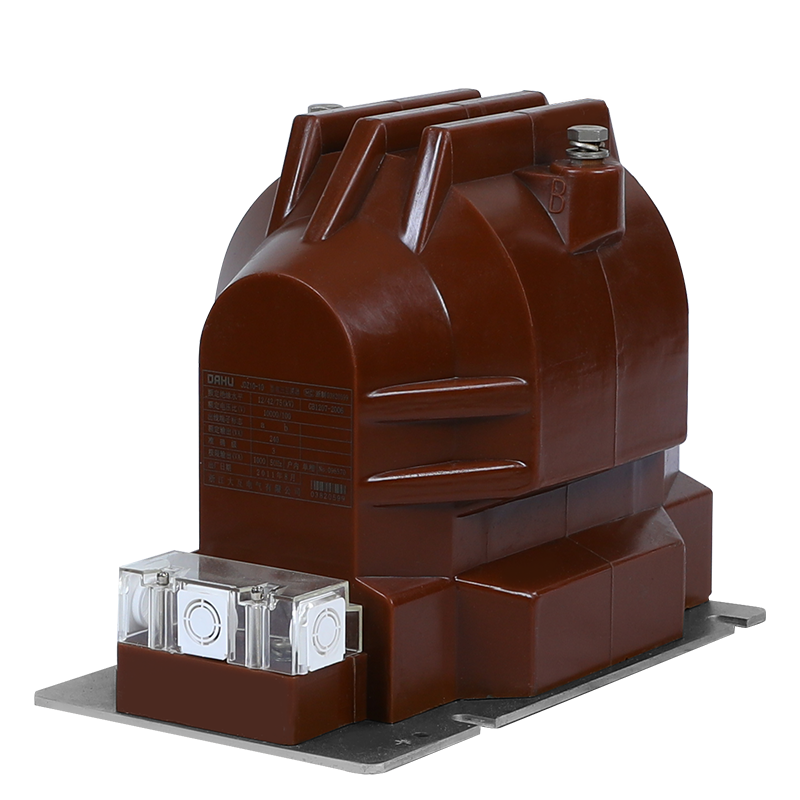

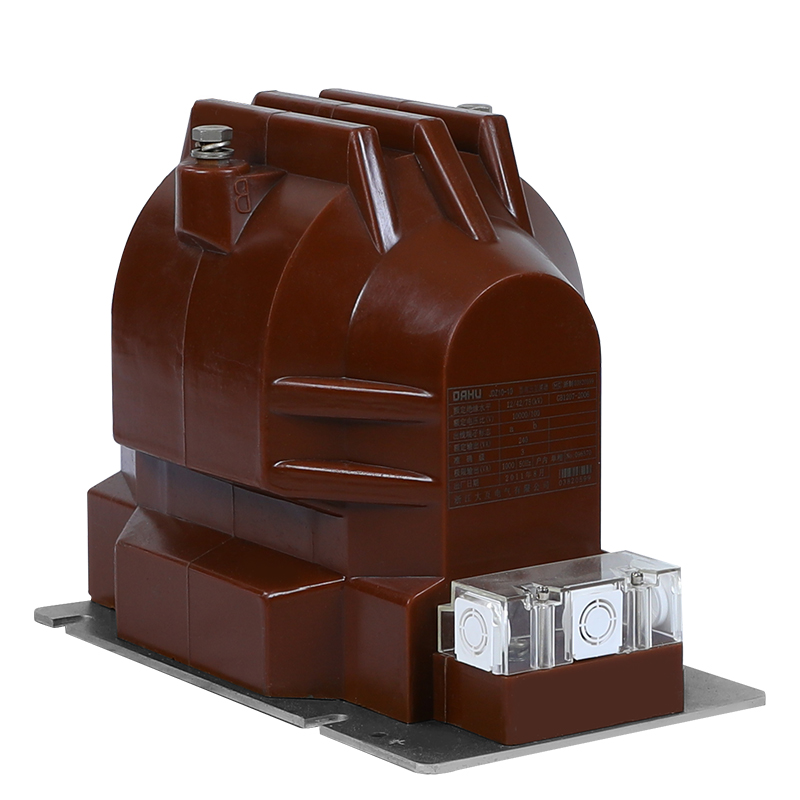

11kv spänningstransformator

11kV-spänningstransformatorn som produceras av DAHU Electric är en enhet som spelar en nyckelroll i inomhusställverk, och tillhandahåller en kraftfull lösning för strömmätning, elektrisk energiövervakning och skyddsreläer i enfasiga och trefasiga AC-system. Dessa system fungerar sömlöst vid 50Hz eller 60Hz och uppfyller ett brett spektrum av elektriska krav för utrustningsspänningar upp till 12kV. Designen och funktionaliteten hos 11kV spänningstransformatorn gör den till en integrerad del av kraftsystemet. Den kan noggrant mäta ström, övervaka elektrisk energiförbrukning och ge skydd vid fel i elsystemet. Genom att använda 11kV spänningstransformator kan användare övervaka driftstatusen för kraftsystemet i realtid och vidta nödvändiga åtgärder i tid för att säkerställa en säker och stabil drift av systemet.

Skicka förfrågan

Produktbeskrivning

Kallvalsade kiselstålplåtar: 11kV spänningstransformator använder vanligtvis kallvalsade kiselstålplåtar som sin kärna. Dessa material är kallvalsade och har utmärkta magnetiska egenskaper, såsom hög permeabilitet och låg kärnförlust, vilket gör dem idealiska för strömtransformatorer. Genom att använda kallvalsad kiselstål som kärnmaterial kan strömtransformatorn uppnå effektiv energiöverföring och därigenom förbättra systemets effektivitet. Jämfört med andra material har kallvalsade silikonstålplåtar lägre hysteresöglor och magnetiseringsförluster, vilket innebär mindre energislöseri och lägre energiförbrukning.

Epoxiharts: Epoxiharts har utmärkta dielektriska egenskaper och mekanisk styrka, är det första valet av 11kV spänningstransformatorisoleringsmaterial. Epoxigjutgods ger pålitlig isolering som skyddar interna komponenter från elektriska haverier och miljöfaktorer.

Koppar: Kopparledare används vanligtvis för lindningar i 11kV spänningstransformatorer. Dessa material erbjuder hög elektrisk ledningsförmåga och mekanisk hållbarhet, vilket möjliggör effektiv överföring av strömsignaler samtidigt som de tål driftspåfrestningar.

Material (epoxiharts): 11kV spänningstransformator använder kapslingar gjorda av epoxiharts, som har utmärkta isoleringsegenskaper och kan förhindra ström- eller spänningsövergång för säker kretsdrift. Den är också resistent mot höga temperaturer och korrosion, och har bra tätningsprestanda för vattentäta och fuktsäkra egenskaper. Epoxitransformatorer är lättare och enklare att installera och underhålla jämfört med oljenedsänkta transformatorer.

Produktöverlägsenhet

Vår produktplätering av skruvar och bottenplatta når 8um/min, vilket är mer fukt- och rostsäkert. Glansen är bättre.

1.	Ansökan	Mätning
2.	Installation	Inomhus.
3.	Isolering	Gjutharts
4.	Typ	Spänningsinduktion
5.	Konstruktion	Torr typ epoxihartsgjut
6.	Antal faser	Singe Phase(1 set=3 nr.)
7.	Frekvens	50 Hz
8.	Montering Monterad	Stöd på portalkonstruktion monterad
9.	Systemets primära märkspänning	11 kV (fas till fas)
10.	Systemets primära maxspänning	12 kV (fas till fas)
11.	System Earthlings	Effektivt jordad
12.	Grundläggande isolering (Impulstål Spänning)	75 kV
13.	Strömfrekvens tål spänning	28 kV
14.	Den neutrala änden av primärlindningen, för direkt anslutning till jord	Isolerad för att klara 10 kV lågfrekvent test.
15.	Typ av sekundärlindning	Enkellindning
16.	Transformationsförhållande	11 kV//3/0,11 kV/3
17.	Krypavstånd	25 mm/kV (minst)
18.	Bedömd sekundär börda	7,5 till 10 VA
19.	Spänningsgränsfaktor	1,2 kontinuerligt och 1,5 i 30 sekunder
20.	Klass av noggrannhet	0,2 för mätning.
21.	Standard	Design, tillverkning, testning, installation och Prestanda ska vara i enlighet med senast Utgåvor av IEC 61869-1 & IEC 61869-3.
