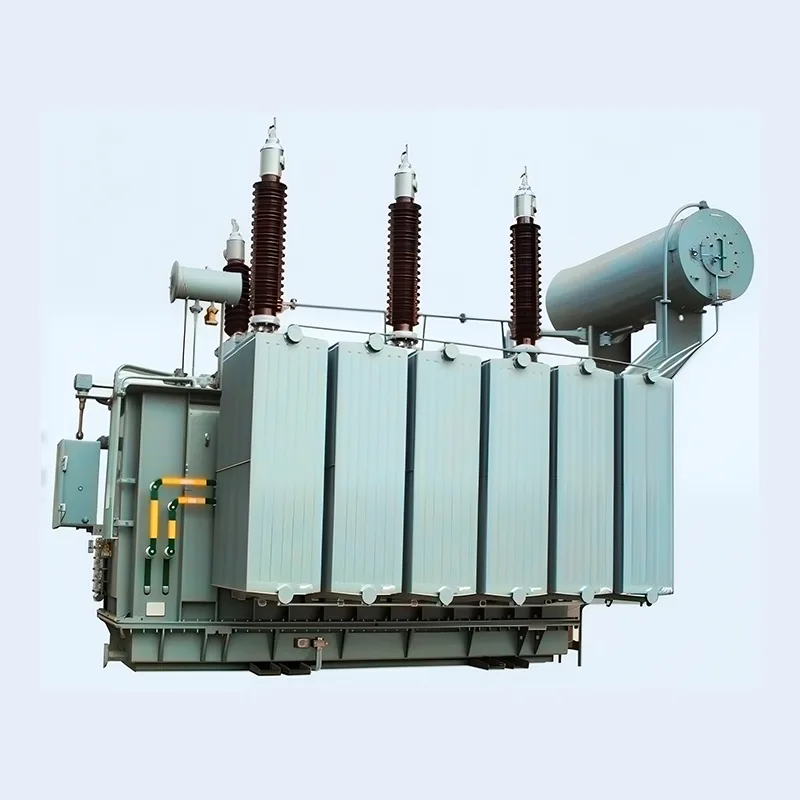

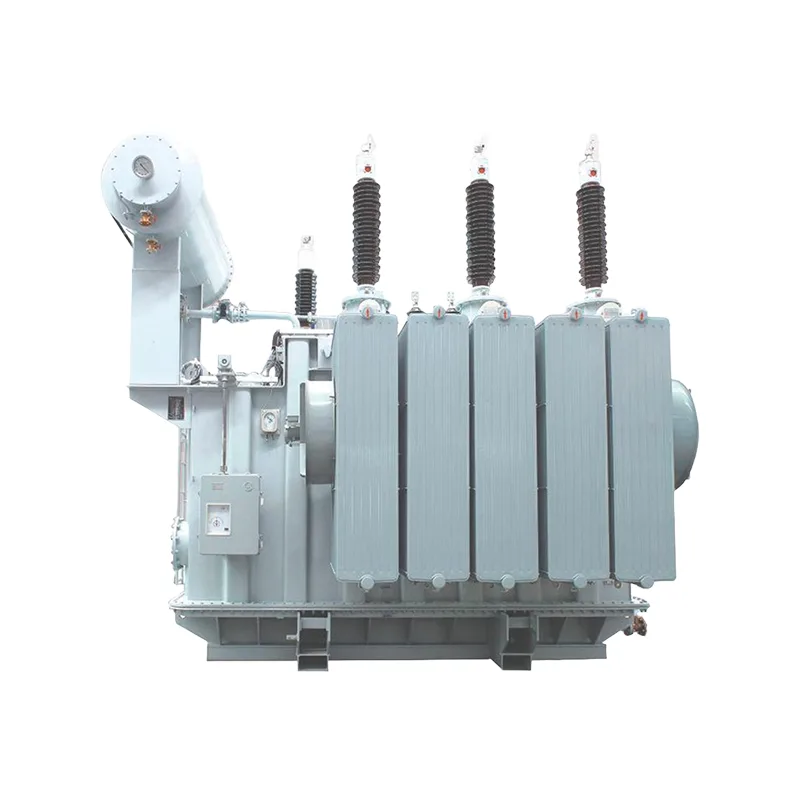

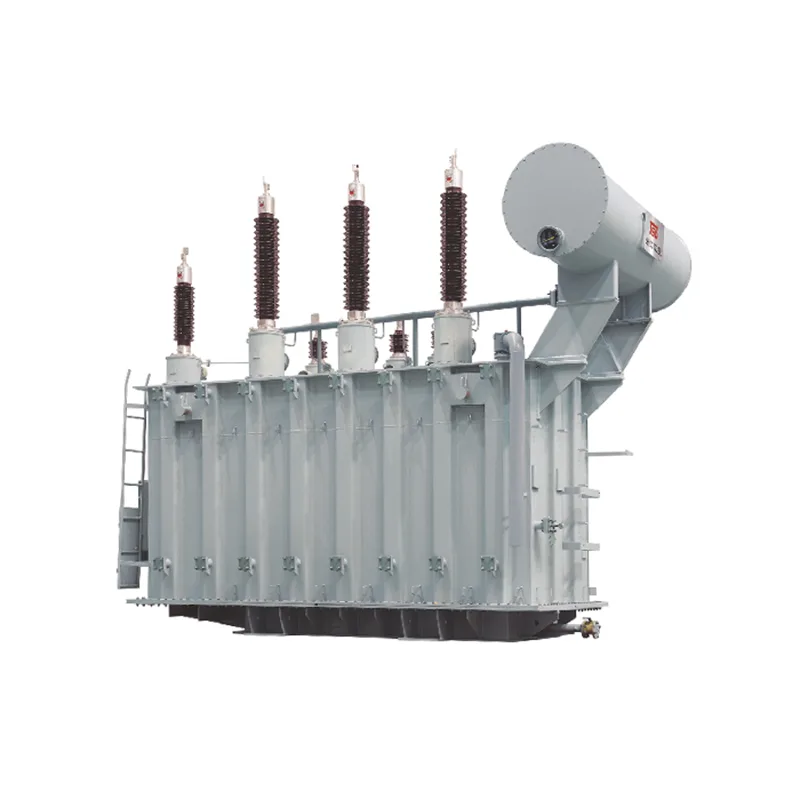

110KV oljesänkt krafttransformator

Dahu Electric är en professionell tillverkare och leverantör av 110KV oljesänkta krafttransformatorer i Kina. Denna produkt är mycket stabil, kostnadseffektiv och pålitlig i prestanda och är lämplig för kraftverk, transformatorstationer, såväl som stora industri-, gruv- och petrokemiska företag.

Skicka förfrågan

Produktbeskrivning

Produktdetaljer

1. Högtryckstransformator, använd japansk Toshibas analysmjukvara och vårt företags unika beräknings- och valideringsprocedurer. För att säkerställa produktens prestanda designar och testar vi den 110KV oljesänkta krafttransformatorns kärna, spole, maskinkropp, blytråd, oljetank och andra delar av maskinen.

2. Vår produkt SSZ11-40000/110 har klarat kortslutningsbärkapaciteten och alla rutintyptester från National Transformer Quality Supervision and Inspection Center.

3. Denna produkt har egenskaperna stabilitet, ekonomi, tillförlitlighet och miljöskydd och är lämplig för kraftverk, transformatorstationer och stora industri-, gruv- och petrokemiska företag.

Produktfördelar

1、Helt förseglad och isolerad struktur kan garantera personens säkerhet.

2、 Ekonomisk och effektiv för att minska nätverksförluster och driftskostnader.

3、110KV oljesänkt krafttransformator används inte bara för ringnät utan även terminal.

4、Låg förlust, lågt brus, överlägsen prestanda.

5、Låg temperatur, överbelastningsförmåga.

6、Transformator antar speciell struktur och dess enastående fördelar är hög kvalitet.

Teknisk parameter

6300kVA~120000kVA tvålindad transformator med NVTC

Nominell kapacitet (kVA)	Märkspänning och uttagsområde			Vektor grupp	Nej-loa dålig strömning (%)	Impedansspänning (%)	Obelastningsförluster (kW)	På lastförluster (kW)
Nominell kapacitet (kVA)	Hög vokage	Tappningsområde	Låg spänning	Vektor grupp	Nej-loa dålig strömning (%)	Impedansspänning (%)	Obelastningsförluster (kW)	På lastförluster (kW)
6300	110,121	*2x2,5 %	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA trelindad transformator med NVTC

Betygsatt kapacitet (kVA)	Märkspänning och uttagsområde			Vektor grOA	No-lond curret (%)	Impedansspänning (%)		Ingen belastning förluster (kW)	På last förluster (kW)
Betygsatt kapacitet (kVA)	Högspänning	Mellanspänning	Låg spänning	Vektor grOA	No-lond curret (%)	Kliv upp	Kliv ner	Ingen belastning förluster (kW)	På last förluster (kW)
6300	110=2* 2,5 %, 121 *2x2,5 %	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV:10,5 MV~LV:6,5	HV-MV:10,5 HV-LV: 17.5-18.5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA tvålindad transformator med OLTC

Betygsatt kapacitet (kVA)	Nominell spänning och tappområde			Vektor grupp	Nej-oad aktuell (%)	Impedansvotage (%)	Inga förluster (kW)		På lastförluster (kW)
	Highveitage	Tappningsområde	Lågspänning0
6300	110	*8x 1,25 %	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA trelindad transformator med OLTC

Betygsatt kapacitet (kVA)	Märkspänning och uttagsområde			Vektor grupp	Ingen belastning nuvarande (%)	Impedansspänning (%)	Ingen belastning förluster (kW)	På last förluster (kW)
Betygsatt kapacitet (kVA)	Highvcitage	Medelspänning	Låg valtage	Vektor grupp	Ingen belastning nuvarande (%)	Impedansspänning (%)	Ingen belastning förluster (kW)	På last förluster (kW)
6300	110±8x 12,5 %	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV:17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
