11 kv pt

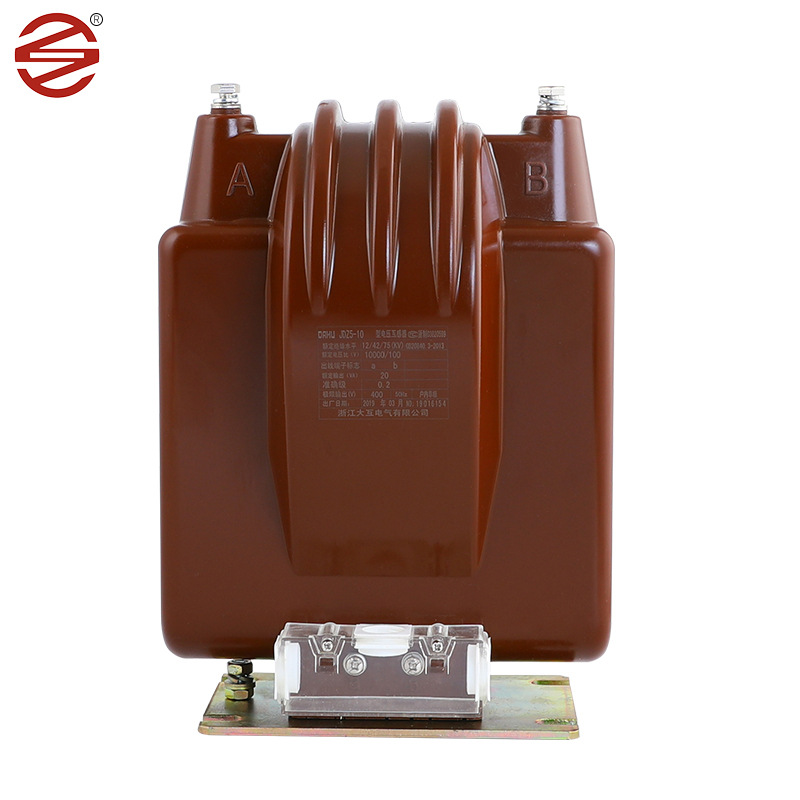

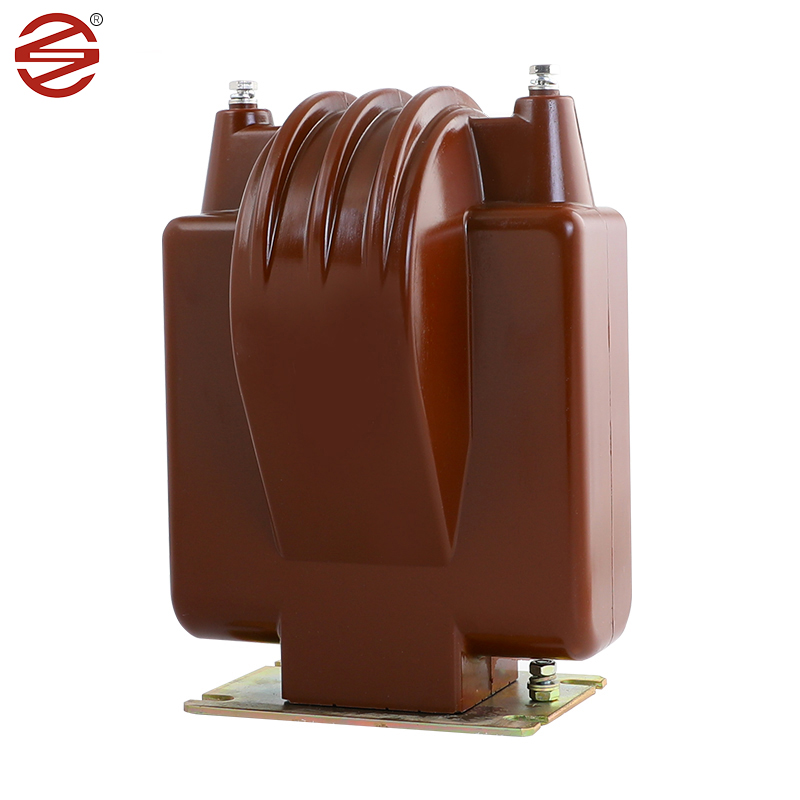

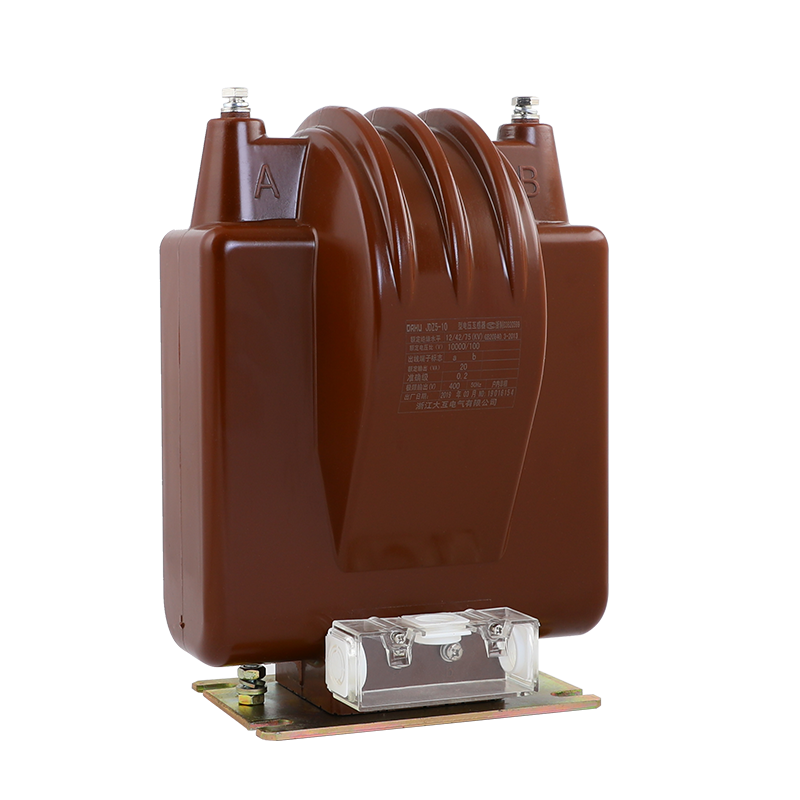

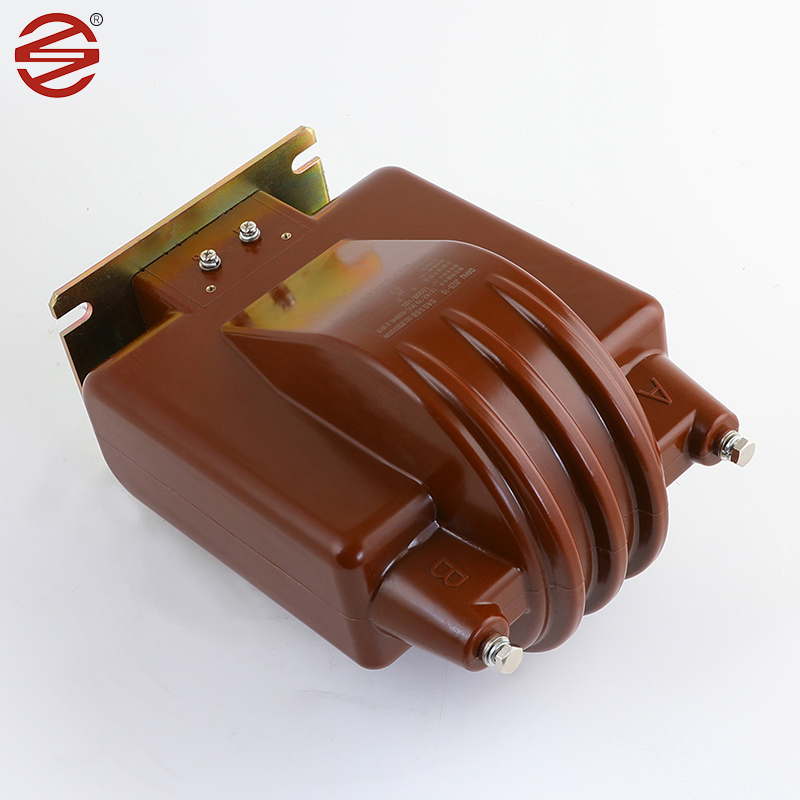

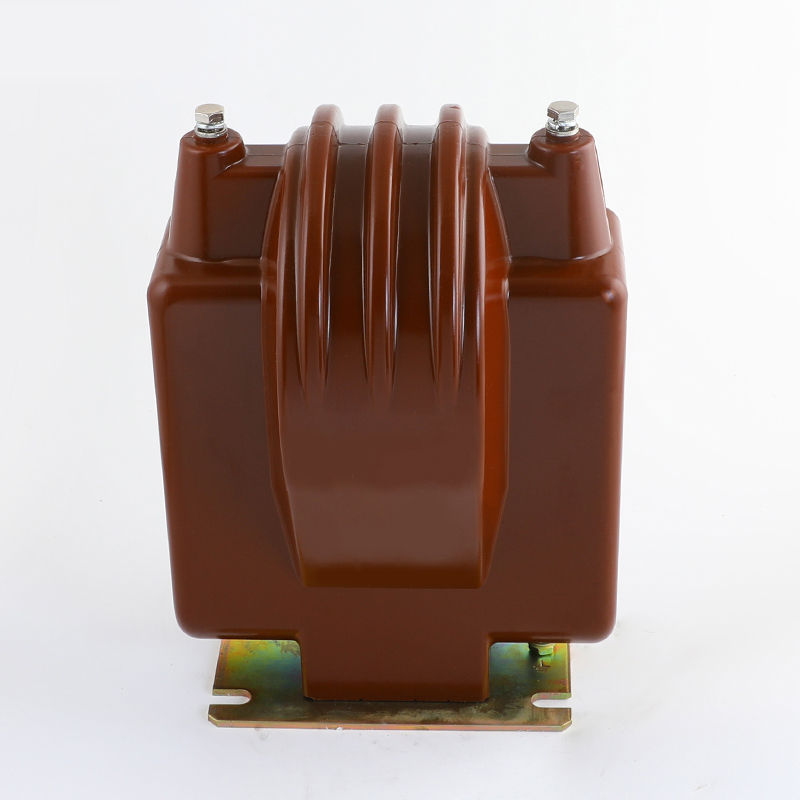

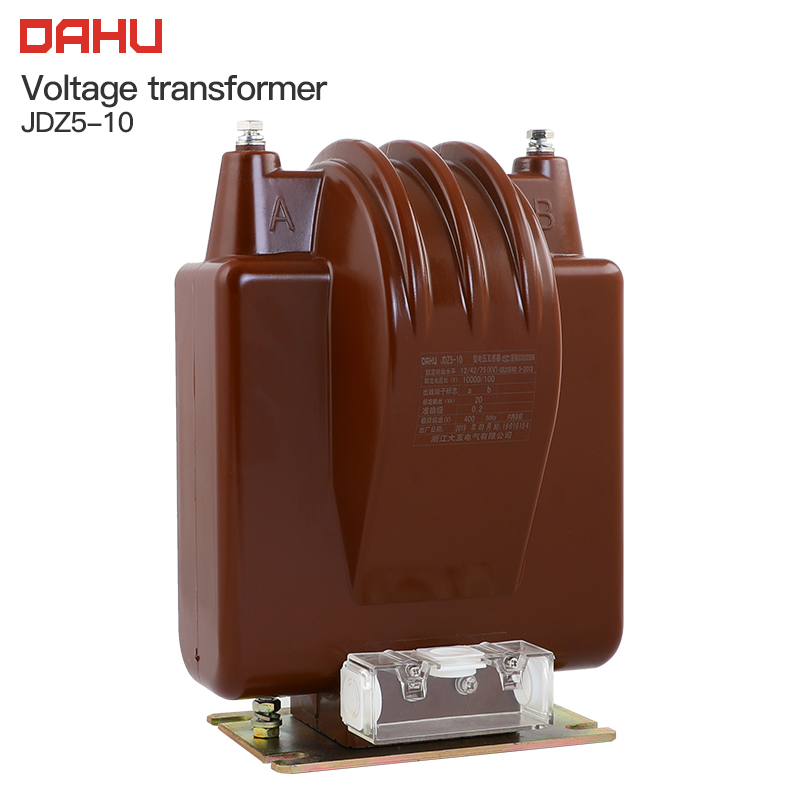

Den 11 kV PT tillverkat av Dahu Electric är en oumbärlig komponent i inomhusbrytskåpet och är ryggraden i spänningsmätning, kraftövervakning och skyddsreläer i enfas och trefas AC-system. Dess robusta design och exakta funktionalitet gör det till ett väsentligt element för att säkerställa säkerheten och effektiviteten i elektriska operationer.

Skicka förfrågan

Produktbeskrivning

Kallrullade kiselstålark: Används som kärnmaterial i 11kV Pt. Dessa ark är kallvalsade och har exceptionella magnetiska egenskaper, inklusive hög permeabilitet och låg kärnförlust. Dessa egenskaper gör dem väl lämpade för spänningstransformatorer.

Genom att använda kallvalsade kiselstålark som kärnmaterialet kan spänningstransformatorn uppnå effektiv energiöverföring och därmed förbättra den totala systemeffektiviteten. Jämfört med alternativa material uppvisar kallvalsade kiselstålark lägre hysteresslingor och magnetiseringsförluster, vilket resulterar i minskat energiavfall och lägre kraftförbrukning.

Epoxyharts: Epoxyharts har utmärkta dielektriska egenskaper och mekanisk styrka, är det första valet av 11kV PT -isoleringsmaterial. Epoxi -gjutningar ger tillförlitlig isolering som skyddar interna komponenter från elektrisk nedbrytning och miljöfaktorer ..

Koppar: Kopparledare används vanligtvis för lindningar i 11 kV Pt. Dessa material erbjuder hög elektrisk konduktivitet och mekanisk hållbarhet, vilket möjliggör effektiv överföring av spänningsignaler medan de motstår operativa spänningar.

Material (epoxiharts): 11 kV PT Använd kapslingar gjorda av epoxiharts, som har utmärkta isoleringsegenskaper och kan förhindra ström- eller spänningskorsning för säker kretsdrift. Det är också resistent mot höga temperaturer och korrosion och har god tätningsprestanda för vattentäta och fuktsäkra kapaciteter. Epoxi-transformatorer är lättare och enklare att installera och underhålla jämfört med oljeupptäckta transformatorer.

11 KV PT Superiority

Vår produktplätering av skruvar och bottenplatta når 8um/min, vilket är mer fuktsäkert och rostsäkert. Glansen är bättre.

1.	Ansökan	Mätning
2.	Installation	Inomhus.
3.	Isolering	Gjutharts
4.	Typ	Spänningsinduktion
5.	Konstruktion	Torrtyp Epoxihartsgjutet
6.	Fas antal	Singe -fas (1 set = 3 nr.)
7.	Frekvens	50 Hz
8.	Monteringsmonterad	Stöd på portstrukturen monterad
9.	Systemets primära nominella spänning	11 kV (fas till fas)
10.	Systemets primära maximala spänning	12 kV (fas till fas)
11.	System jordglas	Effektivt jordad
12.	Grundisolering (impuls tål Spänning)	75 kV
13.	Kraftfrekvens tål spänning	28 KV
14.	Den neutrala änden av primärlindning, för direkt anslutning till marken	Isolerad för att motstå 10 kV Lågfrekvenstest.
15.	Typ av sekundärlindning	Enkellindning
16.	Transformationsförhållande	11 kv // 3/0,11 kV/3
17.	Krypavstånd	25mm/kV (minimum)
18.	Klassad sekundär börda	7,5 till 10 VA
19.	Spänningsgränsfaktor	1,2 kontinuerligt och 1,5 i 30 sekunder
20.	Noggrannhetsklass	0,2 för mätning.
21.	Standard	Design, tillverkning, testning, installation och Prestanda ska vara i enlighet med det senaste Utgåvor av IEC 61869-1 & IEC 61869-3.
