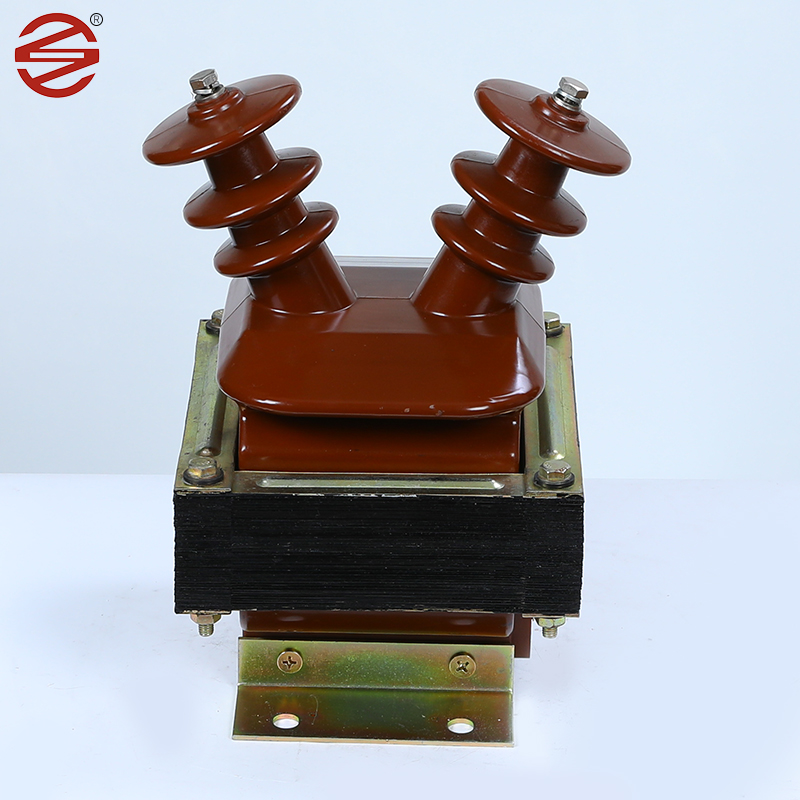

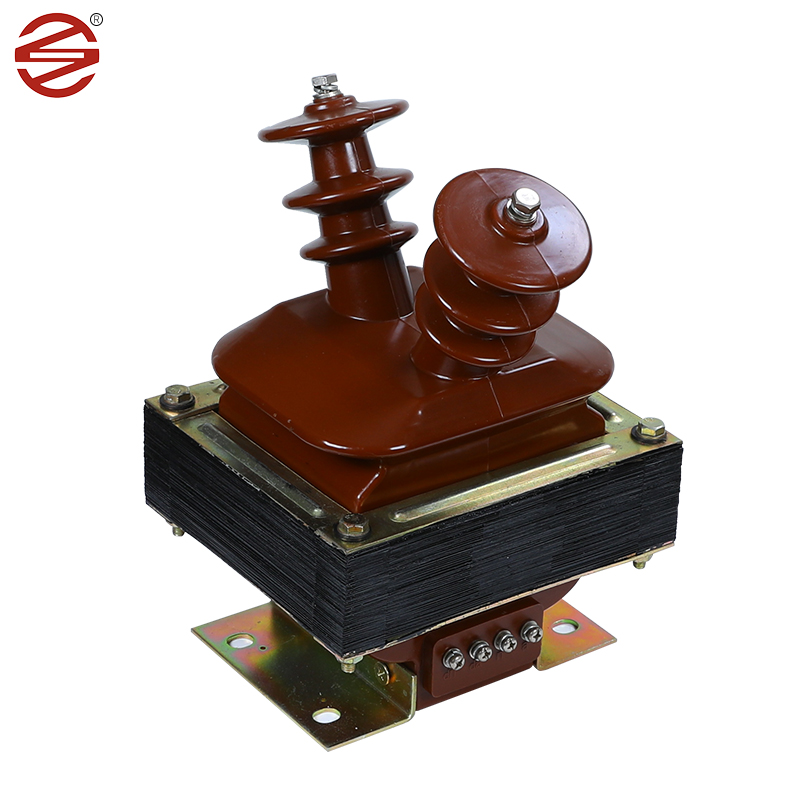

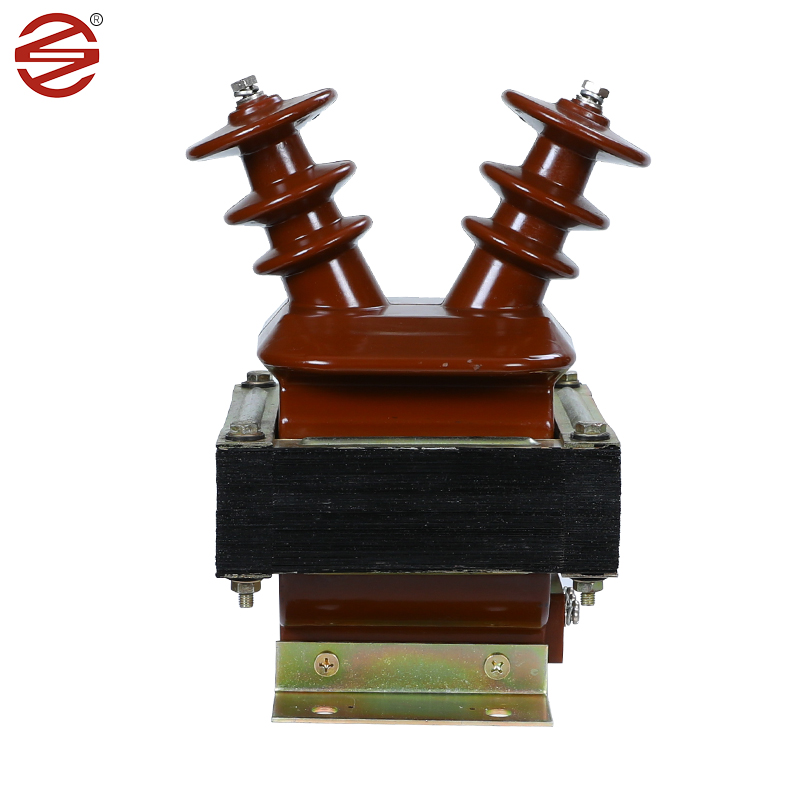

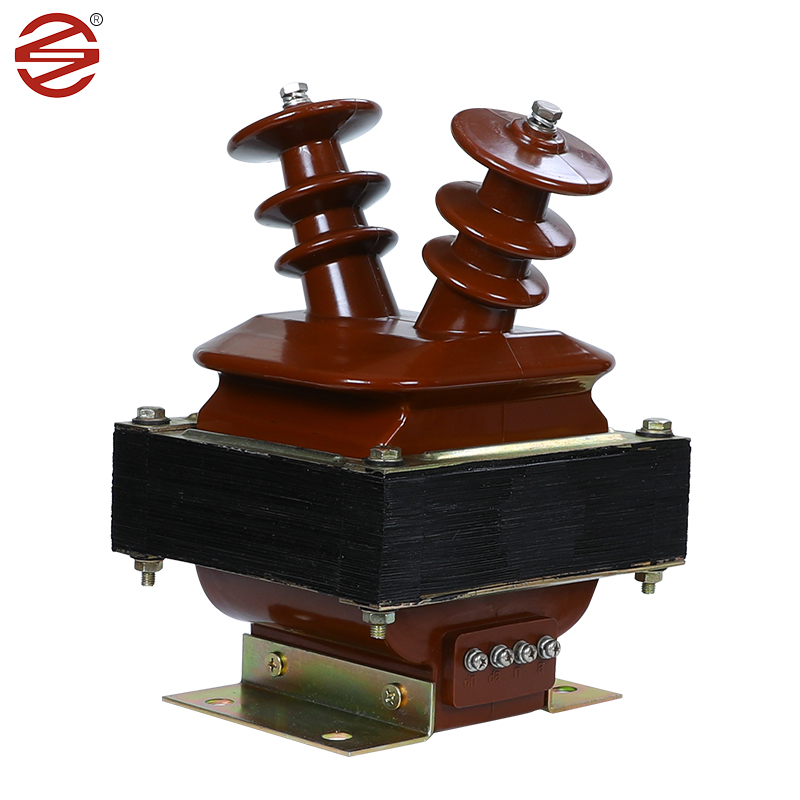

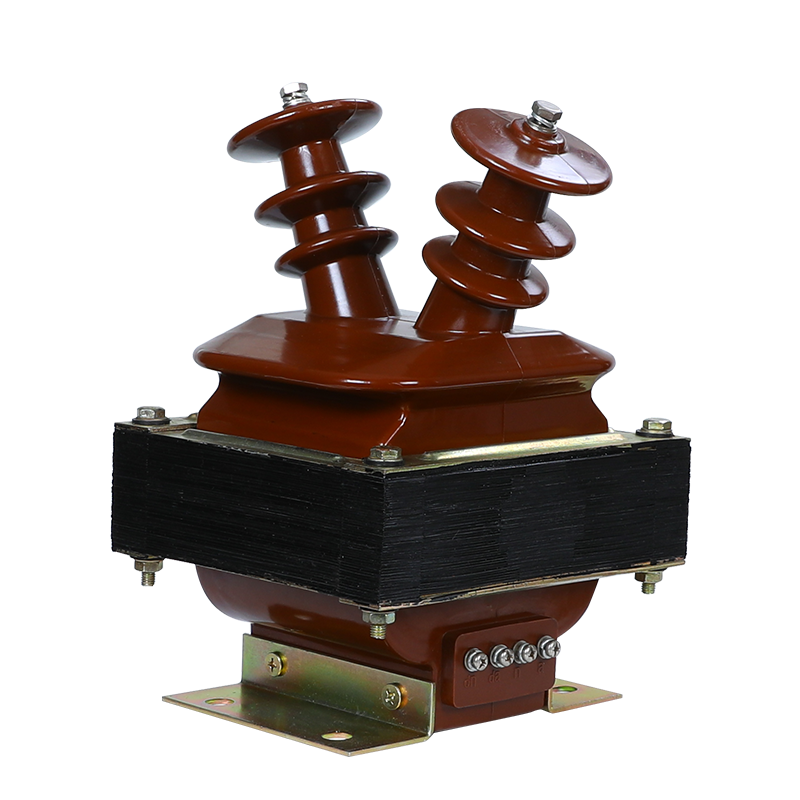

10kv spänningstransformator

Spänningstransformatorn på 10 kV tillverkad av DAHU ELECTRIC spelar en nyckelroll i kopplingsskåpet inomhus och ger en kraftfull lösning för strömmätning, elenergiövervakning och skyddsreläer i enfasiga och trefasiga AC-system. Dessa system fungerar sömlöst vid frekvenser på 50Hz eller 60Hz, och uppfyller ett brett spektrum av elektriska krav för utrustningsspänningar upp till 12kV.

Skicka förfrågan

Produktbeskrivning

Kallvalsade kiselstålplåtar: 10kV spänningstransformator använder vanligtvis kallvalsade kiselstålplåtar som sin kärna. Dessa material är kallvalsade och har utmärkta magnetiska egenskaper, såsom hög permeabilitet och låg kärnförlust, vilket gör dem idealiska för strömtransformatorer. Genom att använda kallvalsad kiselstål som kärnmaterial kan strömtransformatorn uppnå effektiv energiöverföring och därigenom förbättra systemets effektivitet. Jämfört med andra material har kallvalsade silikonstålplåtar lägre hysteresöglor och magnetiseringsförluster, vilket innebär mindre energislöseri och lägre energiförbrukning.

Epoxiharts: Epoxiharts har utmärkta dielektriska egenskaper och mekanisk styrka, är det första valet av 10kV spänningstransformatorisoleringsmaterial. Epoxigjutgods ger pålitlig isolering som skyddar interna komponenter från elektriska haverier och miljöfaktorer.

Koppar: Kopparledare används vanligtvis för lindningar i 10 kV spänningstransformatorer. Dessa material erbjuder hög elektrisk ledningsförmåga och mekanisk hållbarhet, vilket möjliggör effektiv överföring av strömsignaler samtidigt som de tål driftspåfrestningar.

Material (epoxiharts): 10kV spänningstransformatorer är inrymda i höljen gjorda av epoxiharts. Epoxiharts har utmärkta isoleringsegenskaper, kan effektivt förhindra ström- eller spänningsövergång, för att säkerställa säker drift av kretsen.

Den har hög temperaturbeständighet och kan anpassa sig till arbetskraven i högtemperaturmiljö.

Den har god korrosionsbeständighet, kan motstå erosion av vissa kemiska ämnen och förlänger transformatorns livslängd.

Den har bra tätningsprestanda, så epoxitransformatorn har vanligtvis bra vattentät och fuktsäker prestanda och är lämplig för användning i fuktiga miljöer.

Jämfört med traditionella oljenedsänkta transformatorer har epoxitransformatorer i allmänhet en lägre vikt och är enkla att installera och underhålla.

Produktöverlägsenhet

Vår produktplätering av skruvar och bottenplatta når 8um/min, vilket är mer fukt- och rostsäkert. Glansen är bättre.

1.	Ansökan	Mätning
2.	Installation	Inomhus.
3.	Isolering	Gjutharts
4.	Typ	Spänningsinduktion
5.	Konstruktion	Torr typ epoxihartsgjut
6.	Antal faser	Singe Phase(1 set=3 nr.)
7.	Frekvens	50 Hz
8.	Montering Monterad	Stöd på portalkonstruktion monterad
9.	Systemets primära märkspänning	11 kV (fas till fas)
10.	Systemets primära maxspänning	12 kV (fas till fas)
11.	System Earthlings	Effektivt jordad
12.	Grundläggande isolering (Impulstål Spänning)	75 kV
13.	Strömfrekvens tål spänning	28 kV
14.	Den neutrala änden av primärlindningen, för direkt anslutning till jord	Isolerad för att klara 10 kV lågfrekvent test.
15.	Typ av sekundärlindning	Enkellindning
16.	Transformationsförhållande	11 kV//3/0,11 kV/3
17.	Krypavstånd	25 mm/kV (minst)
18.	Bedömd sekundär börda	7,5 till 10 VA
19.	Spänningsgränsfaktor	1,2 kontinuerligt och 1,5 i 30 sekunder
20.	Klass av noggrannhet	0,2 för mätning.
21.	Standard	Design, tillverkning, testning, installation och Prestanda ska vara i enlighet med senast utgåvor av IEC 61869-1 & IEC 61869-3.
