Produktbeskrivning

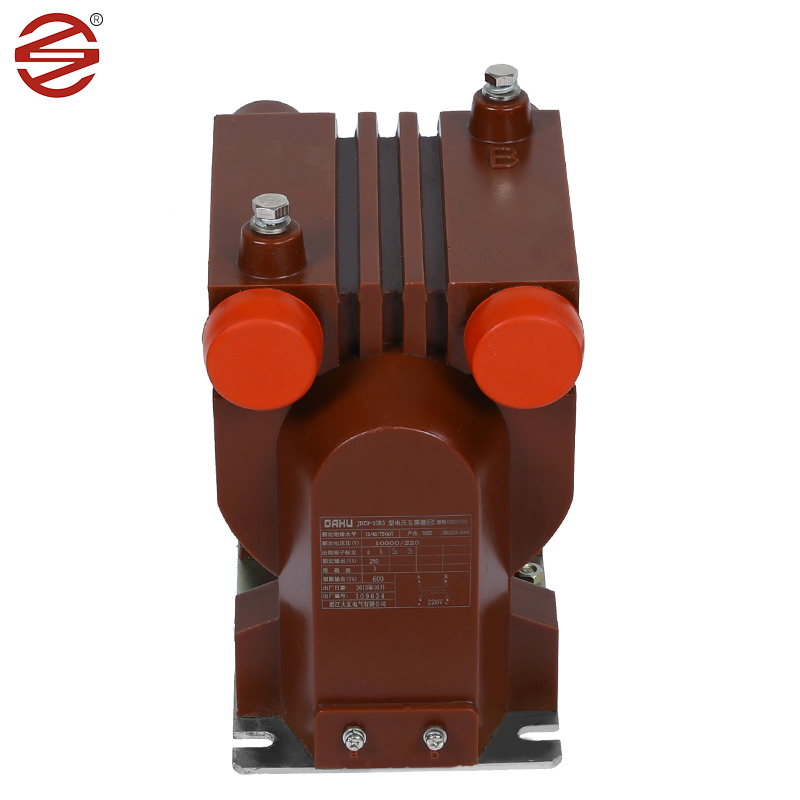

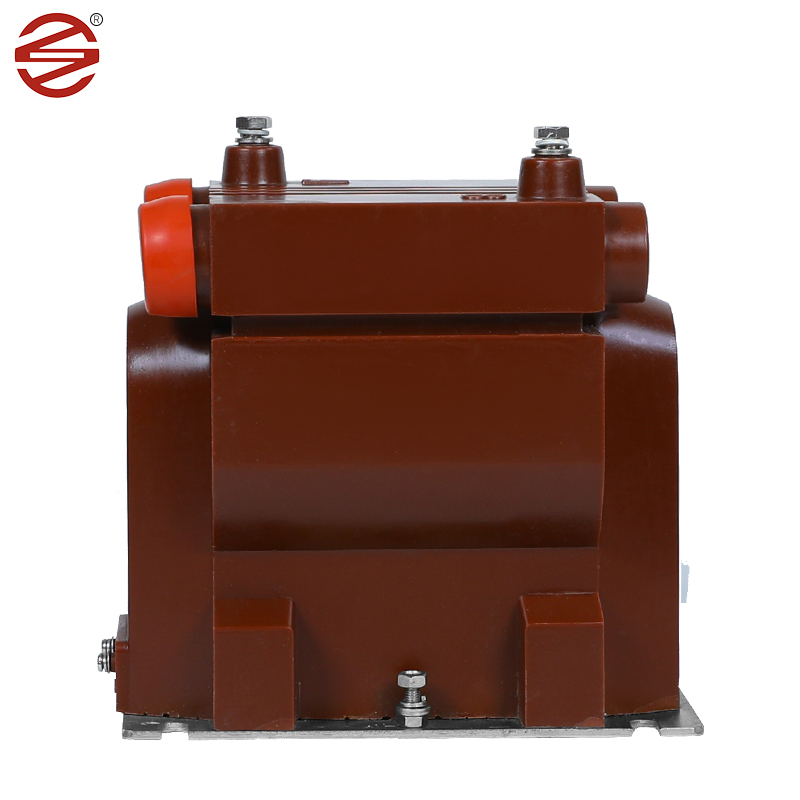

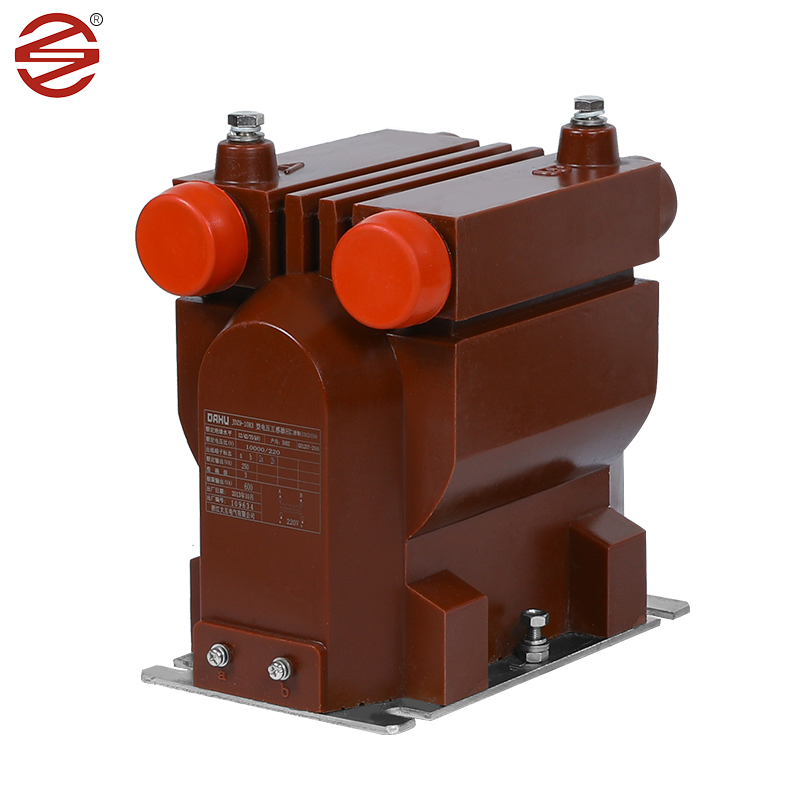

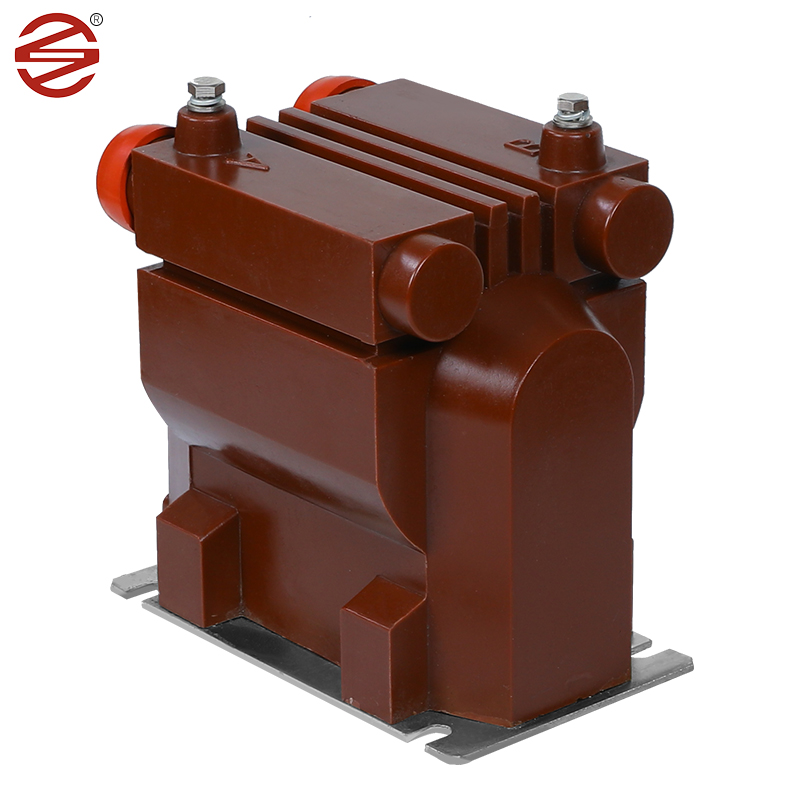

10 kV PT tillverkad av Dahu Electric är en viktig komponent i skåp inomhus och spelar en avgörande roll i moderna elektriska system. Den mäter inte bara spänningen utan utför också viktiga uppgifter såsom elektrisk energiövervakning och säkerställer en smidig drift av skyddsreläer i både enfas- och trefas AC-system.

Förutom dess funktionella kapacitet är 10 kV PT från Dahu Electric känd för sitt engagemang för kvalitet och innovation. Den innehåller avancerade funktioner, genomgår rigorös testning och uppfyller branschstandarderna, vilket säkerställer tillförlitlig prestanda.

Produktintroduktion

Kallrullat kiselstålark: 10 kV PT använder ofta kallvalsat kiselstålark som kärnan på grund av dess utmärkta magnetiska egenskaper. Dessa material uppvisar hög permeabilitet och låg kärnförlust, vilket gör dem idealiska för effektiv energiöverföring. De har lägre hysteresslingor och magnetiseringsförluster jämfört med andra alternativ, vilket resulterar i mindre energiavfall och lägre kraftförbrukning.

Epoxyharts: Epoxyharts har utmärkta dielektriska egenskaper och mekanisk styrka, är det första valet med 10 kV PT -isoleringsmaterial. Epoxi -gjutningar ger tillförlitlig isolering som skyddar interna komponenter från elektrisk nedbrytning och miljöfaktorer.

Koppar: Kopparledare används vanligtvis för lindningar i 10 kV Pt. Dessa material erbjuder hög elektrisk konduktivitet och mekanisk hållbarhet, vilket möjliggör effektiv överföring av nuvarande signaler medan man motstår operativa spänningar.

Material (epoxiharts): 10 kV PT Använd kapslingar gjorda av epoxiharts, som har utmärkta isoleringsegenskaper och kan förhindra ström- eller spänningskorsning för säker kretsdrift. Det är också resistent mot höga temperaturer och korrosion och har god tätningsprestanda för vattentäta och fuktsäkra kapaciteter. Epoxi-transformatorer är lättare och enklare att installera och underhålla jämfört med oljeupptäckta transformatorer.

Produktöverlägsenhet

Vår produktplätering av skruvar och bottenplatta når 8um/min, vilket är mer fuktsäkert och rostsäkert. Glansen är bättre.

1.	Ansökan	Mätning
2.	Installation	Inomhus.
3.	Isolering	Gjutharts
4.	Typ	Spänningsinduktion
5.	Konstruktion	Torrtyp Epoxihartsgjutet
6.	Fas antal	Singe -fas (1 set = 3 nr.)
7.	Frekvens	50 Hz
8.	Monteringsmonterad	Stöd på portstrukturen monterad
9.	Systemets primära nominella spänning	11 kV (fas till fas)
10.	Systemets primära maximala spänning	12 kV (fas till fas)
11.	System jordglas	Effektivt jordad
12.	Grundisolering (impuls tål Spänning)	75 kV
13.	Kraftfrekvens tål spänning	28 KV
14.	Den neutrala änden av primärlindning, för direkt anslutning till marken	Isolerad för att motstå 10 kV Lågfrekvenstest.
15.	Typ av sekundärlindning	Enkellindning
16.	Transformationsförhållande	11 kv // 3/0,11 kV/3
17.	Krypavstånd	25mm/kV (minimum)
18.	Klassad sekundär börda	7,5 till 10 VA
19.	Spänningsgränsfaktor	1,2 kontinuerligt och 1,5 i 30 sekunder
20.	Noggrannhetsklass	0,2 för mätning.
21.	Standard	Design, tillverkning, testning, installation och Prestanda ska vara i enlighet med det senaste Utgåvor av IEC 61869-1 & IEC 61869-3.
